Sistemas de comunicación del sistema 5G de la onda de milímetro de Luowave USRP N321

comunicaciones de onda de milímetro 5G

La banda de onda de milímetro es en la vanguardia de los sistemas de comunicación inalámbricos del consumidor de gran capacidad comercial y es una nueva era de comunicación inalámbrica. Debido al alto coste de dispositivos de la onda de milímetro, previamente fueron utilizados principalmente en los militares. Sin embargo, con el desarrollo rápido de la comunicación inalámbrica de banda ancha de alta velocidad, la conducción ayudada automotriz, la inspección de la seguridad, los campos de prueba y otros médicos del uso, onda de milímetro también se ha estudiado y se ha aplicado extensamente en el campo civil estos últimos años.

Actualmente, la banda de frecuencia de oro de la comunicación debajo de 6 gigahertz ha sido difícil obtener un espectro continuo amplio, que restringe seriamente el desarrollo de la industria de la comunicación. En cambio, la banda de onda de milímetro todavía tiene un gran número de recursos potencialmente inutilizados del espectro. Una variedad de dispositivos, de microprocesadores, y de usos de la onda de milímetro son en pleno rendimiento. En relación con la banda de la microonda, las ondas milimétricas tienen sus propias características. En primer lugar, la onda de milímetro tiene una longitud de onda de funcionamiento más corta, que puede reducir con eficacia el tamaño de dispositivos y de sistemas; En segundo lugar, las ondas milimétricas tienen recursos abundantes del espectro y pueden cubrir las necesidades de las comunicaciones futuras de la ultra-alto-velocidad.

Esta solución se basa en los dispositivos de USRP para ejecutar radiocomunicaciones de la onda de milímetro. El esquema incluye dos USRP-LW N321 y dos MWM39s así como una antena de cuerno estándar del aumento con un ancho de banda máximo de la señal de 200MHz

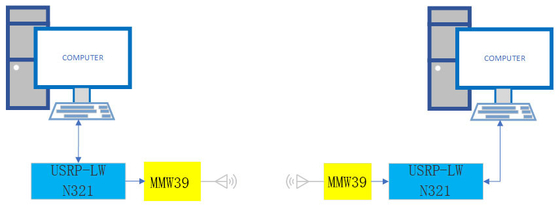

La estructura de sistema es como sigue:

El esquema utiliza software y el soporte físico de las radios software-definidas para el tratamiento de señales de la banda base. En el ordenador, el tratamiento de señales de la banda base se puede realizar usando la radio GNU de la fuente abierta, o el LabView comercial, el Matlab y el otro software.

En el extremo del transmisor, el software en el ordenador transmitirá los datos con la codificación de fuente, codificación de canal, modulación para generar los datos modulados de la forma de onda de la banda base, y entonces a través del puerto de SFP al USRP-LW N321, USRP-LW N321 cambiará la forma de onda digital de la banda base en una señal análoga de la forma de onda de la banda base y finalmente la transmitirá a través de la línea coaxial MWM39; El módulo MWM39 convierte la señal analógica a 39G y la transmite a través de la antena.

En el lado receptor, el MWM39 recibe una señal de la onda milimétrica 39G vía una antena y los downconverts la señal 6GHz a una señal sub, que se transmite sobre una línea coaxial al USRP-LW N321, USRP-LW N321 la forma de onda análoga de la banda base de la entrada se recogen en una forma de onda digital de la banda base, transmitida al ordenador a través del puerto de SFP, y el ordenador sincroniza, desmodula, descifra y el otro proceso de la forma de onda de la banda base de los datos recibidos.
