Datos del producto:
|
| Alta luz: | módulo de la onda de milímetro de 15W TDD,sistema de la onda de milímetro de 15W TDD,Sistema de la onda de milímetro de TDD |
||
|---|---|---|---|
Las ondas milimétricas tienen una amplia gama de usos en comunicaciones, radar, la teledetección, la astronomía y otros campos. A la vez que la construcción 5G es en pleno rendimiento, con el helada de la versión R16, gente se está centrando gradualmente en las tecnologías claves en la etapa siguiente de 5G. Entre ellas, incluyendo la tecnología de la onda de milímetro, que se conoce como el asesino de 5G.
Comparado a la tensión en el asignación de recursos en la banda Sub-6, la onda milimétrica puede asignar fácilmente recursos del ancho de banda sobre 100MHz, incluso hasta 400MHz o 800MHz. De acuerdo con tales recursos abundantes del ancho de banda de la frecuencia, la velocidad inalámbrica de la transmisión de la onda milimétrica 5G puede exceder fácilmente Sub-6G por varias veces.

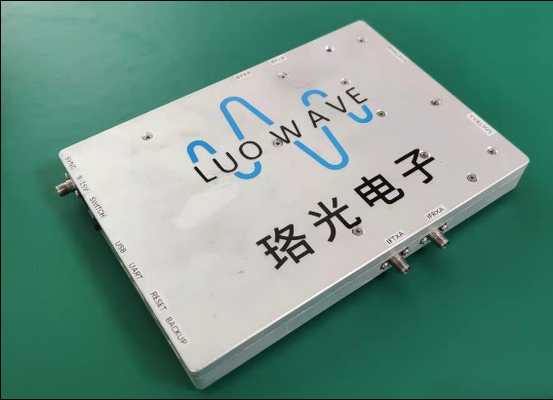

Como una fabricación del equipo de radio y proveedor de servicios profesionales de la tecnología del uso, la electrónica de Luoguang ha lanzado una serie de productos del SDR para cubrir las diversas necesidades de Sub-6G. El MWM39 es un módulo desarrollado recientemente de la optoelectrónica de Luo para cubrir las necesidades del campo de la onda de milímetro y puede cubrir 37-40GHz. Este módulo se puede utilizar con o solo con los productos de USRP.
Indicadores e interfaces
| proyecto | índice | observación |
| Frecuencia de funcionamiento del RF | 37-40GHz | |
| Si la frecuencia de la operación es de frecuencia media | 3.1-4.2GHz | |
| Modo a dos caras | TDD | |
| Número de canales del inversor | 2 | |
| Transmita el canal | ||
| Si la energía de entrada máxima de la frecuencia de la frecuencia media | dBm 5 | |
| Pérdida de inserción variable de la frecuencia de la transmisión | DB 8 | Valores típicos |
| Rango dinámico del aumento | DB 35 | |
| Supresión falsa de la emisión | 50dB | |
| Reciba el canal | ||
| Recibe poder máximo | dBm 3 | |
| Reciba la pérdida de inserción variable de la frecuencia | DB 10 | Valores típicos |
| Rango dinámico del aumento | 20dB | |
| Reciba la supresión del espejo | 35dB | |
| Ruido de la fase |
-77dBc/Hz@1KHz -85dBc/Hz@10KHz -85dBc/Hz@100KHz -108dBc/Hz@1MHz |
39GHz |
| Interfaz del RF | 2.92mm-F | |
| Si el interfaz de la frecuencia intermedia | SMA-F | |
| Interfaz de control | UART | |
| voltaje | 12V | 9~15V |
| consumo de energía | <15w> | |
| tamaño | 185*130*20m m | El conector no incluyó |
El MWM39 se puede controlar individualmente vía una PC con una fuente de alto rendimiento incorporada de la frecuencia.
Bloque diagrama del módulo
Software
El módulo comunica con el equipo host usando un puerto serie. El software usado por el equipo host es escrito por Python, que es simple actuar y fácil controlar el módulo. El equipo host software support los sistemas de Windows y de Linux.
