Datos del producto:
|
| Alta luz: | SDR USRP DC6V,SDR USRP DE DC6V,sdr DC6V de Ethernet |
||
|---|---|---|---|

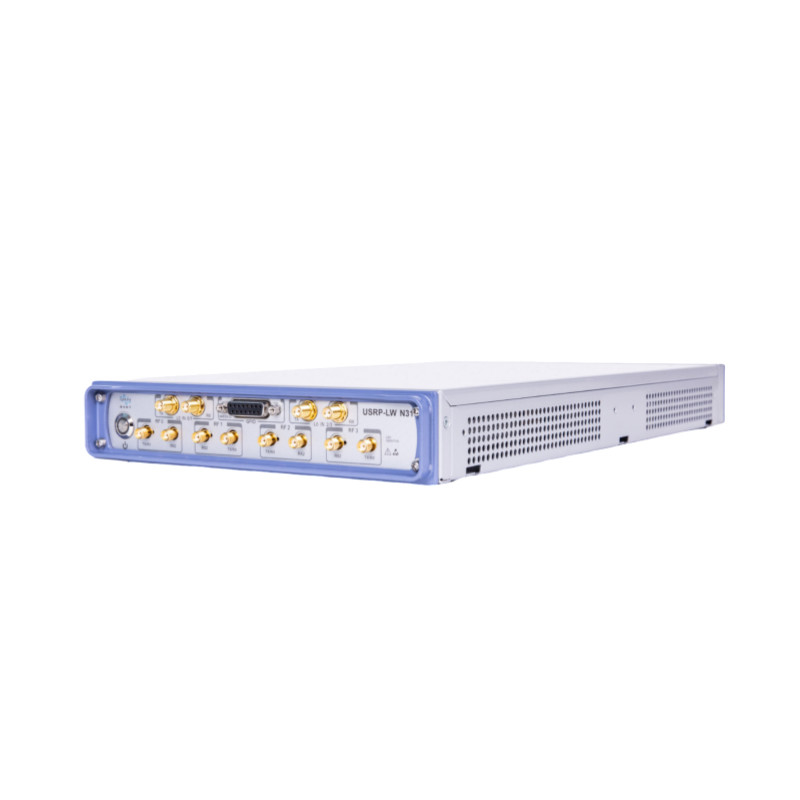

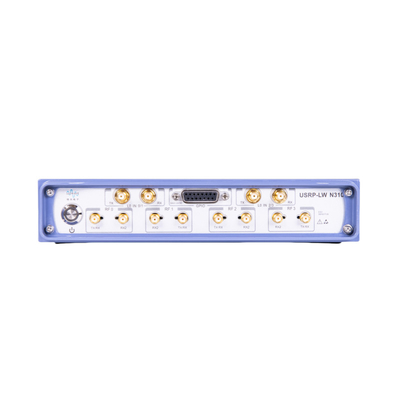

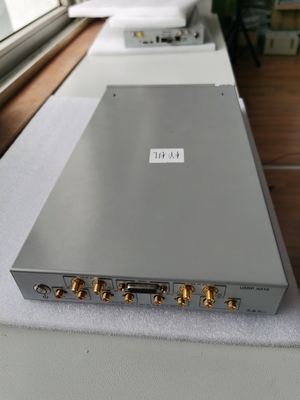

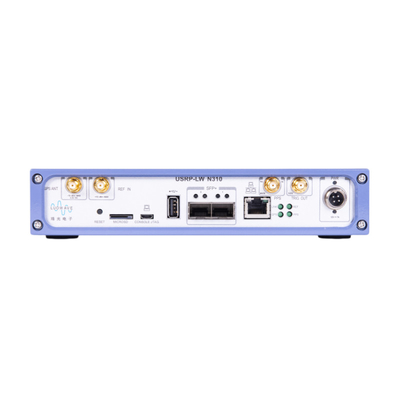

Serie USRP-LW N310 del puerto Ethernet
El USRP-LW N310 es una radio software-definida conectada (SDR) que proporciona la tolerancia de la confiabilidad y de falta para el despliegue en sistemas inalámbricos en grande y distribuidos.
El USRP-LW N310 es una de las cuentas más altas del canal en el mercado del SDR hoy, con un transmisor-receptor dual de AD9371 RFIC en la parte frontal del RF que proporciona cuatro canales del transmisor-receptor en un paquete de media anchura del RU. Cada canal proporciona hasta 100 megaciclos del ancho de banda instantáneo y cubre una gama de frecuencia extendida de 10 megaciclos a 6 gigahertz. El procesador de la banda base utiliza el Xilinx Zynq-7100 SoC para proporcionar FPGAs usuario-programable grande para el tiempo real y el bajo-estado latente que procesan, así como las CPU dual-cores del BRAZO para las operaciones independientes. Apoya 1 GbE, 10 interfaces de GbE y de la aurora vía los puertos duales de SPF+, que se pueden ejecutar a las corrientes del índice de inteligencia de la PC o de la Alto-producción del anfitrión para los coprocesadores de FPGA. La arquitectura flexible de la sincronización apoya referencia de la referencia del reloj, del tiempo del PPS, la entrada externa de LO, y GPSDO, permitiendo altos sistemas de la cuenta MIMO del canal. El USRP-LW N310 simplifica el control y la gestión de las redes de radio introduciendo la capacidad de realizar tareas remotamente, por ejemplo el depuración, poniendo al día software, la reanudación, el reset de la fábrica, el autoexamen, el depuración del anfitrión PC/ARM, y la salud del sistema de vigilancia.
El equipo del dispositivo de USRP-LW N310 incluye: una unidad principal de USRP-LW N310, cable de Ethernet RJ45, SFP+ RJ45 al adaptador, Micro-USB cable, tarjeta microSD, fuente de alimentación.
Características principales:
| • Despliegue confiable y falta-tolerante |
• Frecuencia configurable de la referencia del reloj AD9371: 122.88MHz, 125MHz, 153,6 megaciclos |
| • Capacidades de la gestión remota | |
| • Cobertura de la frecuencia de 10MHz a 6GHz | • 16 pedazo ADC, 14 pedazo DAC |
| • Ancho de banda instantáneo del hasta 100M por el canal | • Puertos duales de SPF+ (Gigabit Ethernet, 10 Gigabit Ethernet, aurora). |
| • Ayuda 4 enviar 4 recibos al mismo tiempo | • CPU dual-core del BRAZO Cortex-A9 800 megaciclos |
| • Bancos de filtro del transmisor-receptor | • Xilinx incorporado Zynq-7100 SoC FPGA |
| • Ayuda RX externo LO, entrada de TX LO | • Apoya referencia externa de la referencia del reloj y del tiempo del PPS |
| • Marco del desarrollo de RFNoC FPGA | • Apoya independiente (integrado) o anfitrión-basó operaciones (de la red) |
| • 1 tipo un puerto del host USB | • UHD3.11.0 o ayuda posterior |
| • Linux de encargo incorporado | • 1 micro-USB puerto (consola serial, JTAG) |
| • Ayuda para la radio GNU |
Procesador de la banda base:
El procesador de la banda base de USRP-LW N310 utiliza el zynq-7100 SOC de Xilinx, que proporciona un sistema rico de FPGAs programable para operación independiente del proceso en tiempo real el exigir y del bajo-estado latente así como de la CPU del BRAZO dual-core. Los usuarios pueden desplegar usos en Linux instalado previamente integraron los sistemas operativos, o utilizan los interfaces de alta velocidad tales como anfitrión de Gigabit Ethernet, 10 Gigabit Ethernet.
síncrono:
El USRP-LW N310 tiene una arquitectura flexible del diseño del reloj de referencia que apoye el PPS externo, la referencia del tiempo de la referencia del reloj, la entrada externa de LO, y el gpsdo, que facilita la alta cuenta MIMO Implementation del canal del sistema.
Datos técnicos de USRP-LW N310:
| Categoría del parámetro | valor numérico | unidad | Categoría del parámetro | valor numérico | unidad |
| recepción | lanzamiento | ||||
| Número de canales | 4 | - | Número de canales | 4 | - |
| Adaptación independiente | 2 | - | Adaptación independiente | 2 | - |
| L0 compartió pares | 2 | - | L0 compartió pares | 2 | - |
| Gama del aumento | -40 ~ 30 | DB |
La gama del aumento es 10MHz a 300MHz 300MHz~6GHz |
-30 ~ 25 -30 ~ 20 |
DB DB |
| Escalonamiento del aumento | 1 | DB | |||
| Energía de entrada máxima | -15 | dBm | Escalonamiento del aumento | 1 | DB |
| Banco de filtro |
10 ~ 430 430 ~ 600 600 ~ 1050 1050 ~ 1600 1600 ~ 2100 2100 ~ 2700 2700 ~ 6000 |
Megaciclo | Banco de filtro |
10 ~ 300 300 ~ 723,17 723,17 ~ 1623,17 1623,17 ~ 3323,17 3323,17 ~ 6000 |
Megaciclo |
| Una gama de frecuencia externa del oscilador local puede ser entrada | 0,6 ~ 8 | Gigahertz | Una gama de frecuencia externa del oscilador local puede ser entrada | 0,6 ~ 8 | Gigahertz |
| Tiempo que cambia de TX/RX | 140 | μs | Tiempo que cambia de TX/RX | 140 | μs |
| Conversión y funcionamiento del reloj | poder | ||||
| Frecuencia de muestreo | 122,88, 125.153,6 | MS/s | Entrada del voltaje de DC | 12,7 | V, A |
| Resolución del ADC | 16 | pedazos | consumo de energía | 50-80 | W |
| Resolución de DAC | 14 | pedazos | Propiedades físicas | ||
|
Paso mínimo 122.88MS/s de la frecuencia 125MS/s 153.6MS/s |
7,32 7,45 9,15 |
Herzios Herzios Herzios |
tamaño | 425×220×45 | milímetro |
| La estabilidad de la frecuencia de GPSDO no se cierra | 0,1 | PPM | peso | 3,8 | kilogramo |
| GPSDO PPS en relación con exactitud del UTC | <8> | ns | Requisitos de las condiciones | ||
| Estabilidad del estado latente de GPSDO |
<> 3 25 |
horas °C |
Gama estable de operación | 0 ~ 50 | °C |
| Gama de temperaturas de almacenamiento | -40 ~ 70 | °C | |||
