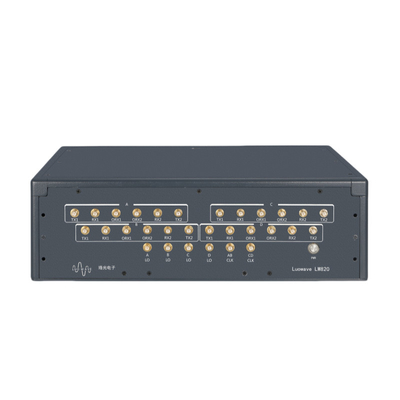

El Luowave LW820 es un dispositivo coherente de radio universal definida por software (SDR) de alto rendimiento de 8 canales totalmente desarrollado por Wuhan Luowave Electronics Co., Ltd.Construido sobre la plataforma ADRV9009 y Xilinx UltraScale+ ZU11EG, opera en un rango de frecuencia de 75 MHz a 6 GHz, con un ancho de banda instantáneo máximo de 200 MHz por canal.Aprovechar la gestión precisa del reloj y los mecanismos de procesamiento de señales sincronizados, el Luowave LW820 ofrece una coherencia de fase y un rendimiento colaborativo excepcionales, por lo que es ideal para sistemas de comunicación inalámbrica complejos como las redes 5G,Procesamiento de señales de radar, las comunicaciones por satélite y la determinación de la dirección del espectro espacial.

Características

• A bordo del Xilinx Zynq UltraScale+ MPSoC ZU11EG
• El chip de radiofrecuencia ADRV9009 de ADI, rango de radiofrecuencias: 75 MHz 6 GHz
• 8 TX y 8 RX, ancho de banda instantáneo: hasta 200 MHz por canal
• Sincronización de fase de varios dispositivos: desviación de coherencia de fase < 1°, cumplimiento de requisitos estrictos para comunicaciones 5G, detección de radar y otras aplicaciones críticas de fase
• Soporte para la expansión del ancho de banda: permite el despliegue rápido de sistemas de ondas milimétricas
• Interfaces de alta velocidad: Gigabit Ethernet y PCIe para la transferencia de datos de alto rendimiento
• Soporte para la interfaz universal GPIO y la capacidad de depuración de JTAG
• Apoyar la referencia de reloj externo y la referencia de tiempo PPS

Diagrama de bloque

Medio ambiente de desarrollo

Soporta múltiples programas y marcos de desarrollo, incluidos GNU Radio, LabVIEW, MATLAB, etc.que puede satisfacer diversos requisitos que van desde el desarrollo rápido de prototipos hasta el procesamiento en tiempo real de alto rendimiento.

Prueba de sincronización de fase

El Luowave LW820 contiene 4 piezas de ADRV9009.con una capacidad de transmisión superior a 20 W,Esto optimiza aún más el rendimiento de la sincronización de fases.El Luowave LW820 puede mantener con estabilidad y precisión la sincronización de fase, satisfaciendo los estrictos requisitos de aplicación para la sincronización de fases en la comunicación 5G, detección de radar, etc., y mejorando efectivamente el rendimiento general del sistema.La desviación de la consistencia de sincronización de fase puede alcanzar 1°.
