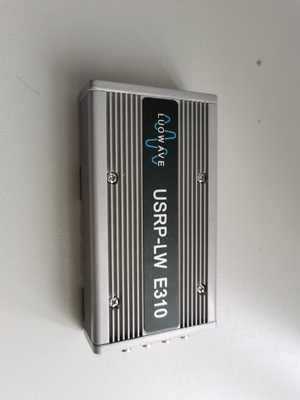

Periférico universal de la radio del software, USRP-LW E310

Descripción del producto:

El transmisor-receptor anticipado AD9361 del RF proporciona ancho de banda instantáneo hasta 56 megaciclos y las frecuencias de varias bandas a partir de 70 megaciclos a 6 gigahertz, y puede apoyar 2X2 MIMO.

El banco de filtro pre-seleccionado en la parte frontal del RF del transmite vínculo y reciba el vínculo mejora selectividad de la frecuencia.

El procesador de la banda base utiliza el microprocesador de FPGA del zynq 7020 de Xilinx, que se integra con una CPU dual-core del BRAZO.

La serie integrada USRP utiliza una distribución de Linux modificada para requisitos particulares por el marco openembedded para cubrir las necesidades específicas del uso. Se instala previamente el sistema operativo del defecto

Software de UHD y herramientas de desarrollo de tercera persona tales como radio GNU.

Característica principal:

• Gigahertz MHz-6 de la cobertura 70 de la frecuencia
• Hasta ancho de banda de la señal 56MHz
• transmisor-receptor de 2x2 MIMO
• El vínculo del transmisor-receptor tiene un banco de filtro pre-seleccionado
• Procesador dual-core del ARM Cortex A9-886 megaciclo, Xilinx Zynq 7020 SoC FPGA
• 1GB DDR3 RAM para las CPU del BRAZO, 512 MB DDR3 RAM para la lógica de FPGA
• La tasa de muestreo de FPGA PARA ARMAR el procesador está hasta 10MS/s
• Apoye el uso de la sincronización de la referencia del reloj del PPS

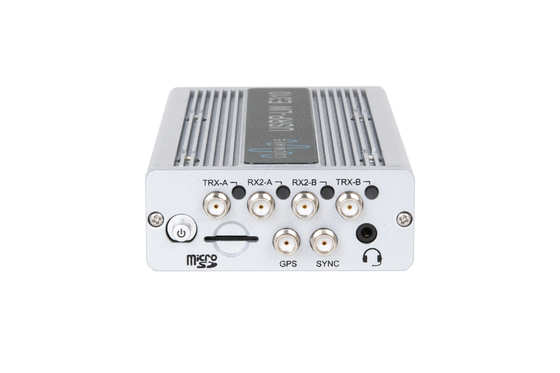

• Receptor de colocación global integrado del sistema de GPS
• Unidad de medida de inercia incorporada de 9 ejes

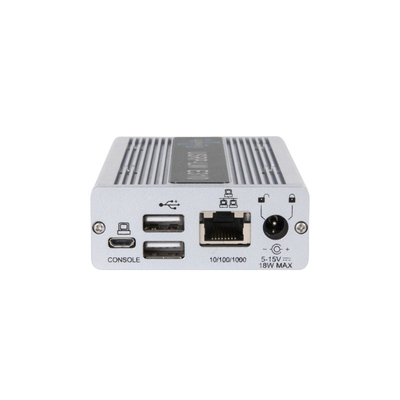

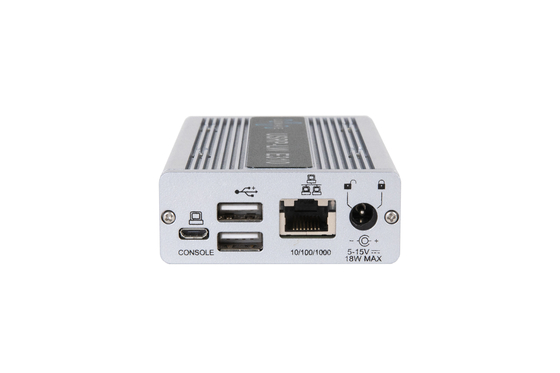

• Interfaz y interfaz USB de Ethernet de 1 GB
• Tamaño: 133 x 68,2 x 26,4 milímetros de peso: 357 g
• Sistema operativo incorporado de OpenEmbedded
• Fuente abierta UHD 3.8.0 de la ayuda o un conductor más nuevo e interfaz del API
• Marco del desarrollo de FPGA que apoya RFNoC
• Radio GNU de la ayuda
• El interfaz audio en el panel de delante ha estado cancelado
• OpenEmbedded Linux
• Versión 14,0 del software libre API del conductor del hardware de USRP (UHD) o más alto
• Marco del desarrollo de RFNoC™ FPGA
• Parámetros relacionados:

Descripción del funcionamiento:

El transmisor-receptor AD9361 del RF anticipado proporciona ancho de banda instantáneo hasta 56 megaciclos, la gama de frecuencia cubre 70 gigahertz MHz-6, y apoya 2X2 MIMO. El banco de filtro de la preselección del RF en la parte frontal del transmite vínculo y reciba el vínculo aumenta selectividad de la frecuencia.

El procesador de la banda base utiliza Xilinx Zynq 7020 SoC para proporcionar la computación acelerada FPGA, combinada con la operación independiente apoyada por la CPU dual-core del BRAZO. USRP-LW E310 integra una gran cantidad de periférico, tales como un receptor integrado de GPS que se pueda utilizar para la conciencia de la ubicación y la sincronización de tiempo, y puertos duales del host USB que se puedan utilizar para el espacio de almacenamiento ampliado y otros dispositivos de entrada-salida. Usando el equipo disponible, los usuarios pueden rápidamente prototipo y desarrollar usos integrados.

El USRP integró series utiliza una distribución de Linux modificada para requisitos particulares por el marco de OpenEmbedded para cubrir las necesidades específicas del uso. El sistema operativo del defecto se instala previamente con el software de Driver™ del hardware de USRP (UHD) y las herramientas de desarrollo de tercera persona tales como radio GNU. E310 también apoya la tecnología de RFNoC. El marco del desarrollo de RFNoC FPGA puede realizar cálculos en tiempo real y cumplir los requisitos del tratamiento de señales de banda ancha.

Marco del sistema operativo y del desarrollo
