Datos del producto:
|

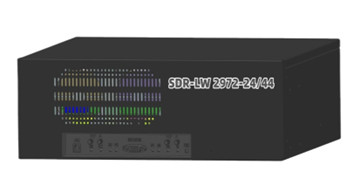

SDR-LW 2972-24/44 es el último producto desarrollado por Wuhan Luowave SDR basado en el equipo de radio clásico SDR-LW 2972. La frecuencia de transmisión y recepción se eleva a 24 GHz/44 GHz, al tiempo que hereda todas las funciones y ventajas del Original 2972.
Introducción del producto
SDR-LW 2972-24/44 adopta el diseño de que el extremo frontal de RF está integrado en el AD9361.El AD9361 puede admitir directamente la conversión ascendente y descendente de la frecuencia en el extremo de RF y puede proporcionar un ancho de banda de 56 MHz en tiempo real.Y el enlace de señal bidireccional del AD9361 se utiliza para proporcionar una capacidad MIMO coherente.La computadora host puede realizar el procesamiento y control de la señal en el AD9361 al implementar una serie de operaciones en el FPGA del modelo Spartan6 XC6SLX150 a través del puerto USB 3.0.El SDR-LW 2972-24/44 proporciona un rendimiento máximo de 61,44 MS/s.El dispositivo utiliza un controlador UHD multiplataforma de código abierto, y UHD es compatible con la mayoría de las aplicaciones y marcos SDR, como GNU Radio, Matlab y Lab View.
Escenarios de aplicación típicos
Los nuevos productos de la serie de ondas milimétricas Luowave pueden admitir: aplicación 5G FR2;Generación y análisis de señales vectoriales;aplicaciones de comunicación por satélite;aplicaciones de medición de canales;Aplicación integrada de conciencia de comunicación.
Aplicaciones 5G FR2:
Vgeneración y análisis de señales de ector:
Aplicaciones de comunicación por satélite:
Aplicación de medición de canales:
Aplicación integrada de la percepción de la comunicación:
Caracteristica principal
Procesador i7 con Linux RTOS | Interfaz USB 3.0 |
SSD de 500 GB, 16 GB de RAM | Spartan6 XC6SLX150 FPGA incorporado |
Cobertura de frecuencia de 70 MHz a 24 GHz/44 GHz | Admite referencia de reloj externo y referencia de tiempo PPS |
Admite dos transmisiones y dos receptores al mismo tiempo | |
Marco de desarrollo RFNoC FPGA | Compatible con GNU Radio, vista de laboratorio, Matlab |
computadora industrial
procesador | Intel i7 9700 |
Tarjeta de memoria | 16G |
USB | USB 3.0 |
puerto de red | RJ45 |
interfaz de pantalla | HDMI |
FPGA y banda base
FPGA | Espartano 6 XC6SLX150 |
DRACMA | 1G |
resolución ADC | 12 bits |
resolución DAC | 12 bits |
Tasa de muestreo ADC | 61,44 m/s |
Como núcleo de procesamiento digital del SDR-LW 2972 - 24/44, el Spartan 6 XC6SLX150 brinda conectividad directa de alta velocidad a todos los componentes principales, incluido el front-end de RF, la interfaz de host y la memoria DDR3.El FPGA predeterminado proporciona todos los UHD para conversión descendente digital y conversión ascendente digital, sintonización fina de frecuencia y algunos otros bloques funcionales de DSP.Los usuarios pueden desarrollar e implementar sus propios módulos de procesamiento DSP utilizando el abundante espacio libre de FPGA y el marco de desarrollo compatible con USRP.
Índice de RF
Ttransmisión | Recepción | ||
número de canales | 2 | número de canales | 2 |
Rango de frecuencia | 70 MHz-24 GHz/ 44 GHz | Rango de frecuencia | 70 MHz-24 GHz/ 44 GHz |
Precisión del oscilador local | 2 ppm | ||
potencia máxima de salida | 10dBm | potencia máxima de entrada | -15dBm |
Rango de ganancia | 90dB | Rango de ganancia | 75dB |
ganar paso | 1dB | ganar paso | 1dB |
Ancho de banda máximo en tiempo real | 56 MHz | Ancho de banda máximo en tiempo real | 56 MHz |
Figura de ruido | 9dB |
energía
Voltaje | 220V |
Actual | 2 A máx. |
alrededores
Temperatura de trabajo | 0-50 ℃ |
Altitud máxima | 2000m |
Humedad | 10%-90% (sin condensación) |
Ambiente | Bajo techo, en exteriores |
tamaño físico | 41,1*43,8*10,4 cm |
Peso (SDR-LW 2972-24) | 6,73 kg |
Peso (SDR-LW 2972-44) | 7,61 kg |
Accesorios
Los accesorios SDR-LW 2972-24/44 incluyen un cable de alimentación, un adaptador, cuatro antenas omnidireccionales, un cable HDMI, un juego de teclado y mouse estándar y un monitor (elija monitor LCD o tableta).
Entorno de software preinstalado | Ubuntu, UHD, Radio GNU | |
Tutorial de uso de USRP | Vídeos, Manuales | |
Caso de demostración Gnuradio | Modulación analógica, modulación digital, detección de espectro, transceptor de señal de un solo tono, radio | |
Sistema de comunicación de estación base 4G-LTE simple basado en SRSlte | ||
sistema de transmisión de vídeo | ||
ADS-B Sistema de Recepción de Señales de Aviación Civil | ||
Algunos otros cursos de enseñanza | "Principios de la comunicación" | Fuente de comunicación, fuente analógica, experimento de fuente digital |
Modelo de canal: AWGN, experimento de canal de desvanecimiento | ||
Sistema de modulación analógica: Experimentos de modulación y demodulación AM, DSB | ||
"Comunicación móvil" | Experimento de modulación y demodulación GMSK, 8PSK | |
"Procesamiento de señales digitales" | La generación de señales de tiempo discreto y su funcionamiento básico | |
"Software de radio" | Representación compleja de la señal de banda base en cuadratura digital y modelo básico de demodulación en cuadratura | |
Video de aplicación del sitio web oficial |
Software preinstalado gratuito
Software de pago opcional
dirección de comunicación móvil | Sistema de adquisición de RF 5G |
Sistema de terminal y estación base analógica 5G | |
Sistema terminal y estación base analógica 4G | |
sistema MIMO | |
Comunicación asíncrona CDMA | |
emulación de canal | |
Enlace de datos tácticos Sistema de simulación Link11 | |
Radar y Detección | sistema anti drones |
software de radar | |
Sistema de análisis y transmisión de señales | Sistemas de grabación y reproducción de RF |
Sistema de análisis de espectro | |
Transmisión de vídeo OFDM MIMO | |
Comunicaciones por satélite | sistema de simulación GNSS |
Material didáctico | "Principios de la comunicación" |
"Comunicación móvil" | |
"Procesamiento de señales digitales" | |
"Software de radio" | |
"Principio de radar" |
Tienda de aplicaciones LUOWAVE:
"LUOWAVE App Store" es la plataforma de software de aplicación de LUOWAVE.Hay una gran cantidad de software de aplicación desarrollado por Luowave y por terceros en la plataforma, que incluye comunicación inalámbrica, radar y detección, prueba y medición inalámbrica, detección y navegación remotas, plataforma de enseñanza y otros campos.Todo el software de aplicación en la plataforma se desarrolla en base a la plataforma de radio de software Luowave, y realizaremos un estricto procedimiento de prueba y control de calidad para garantizar que el software sea estable y confiable al mismo tiempo.La tienda de aplicaciones Luowave se actualizará continuamente para que el software sea el más nuevo y el más optimizado.
La mayoría de los usuarios de software de radio pueden buscar y descubrir las aplicaciones que necesitan en esta plataforma, eliminando el tiempo y el esfuerzo necesarios para desarrollar su propio software.Damos la bienvenida a la aplicación a cualquier desarrollador que desee proporcionar su propio software de aplicación a esta plataforma.Y los ayudaremos a aprovechar al máximo nuestra nueva tecnología de hardware en la fase de desarrollo del software.
