Sistema de transmisión video inalámbrico de USRP X310 4x4 MIMO-OFDM

Sistema de la modulación de MIMO-OFDM

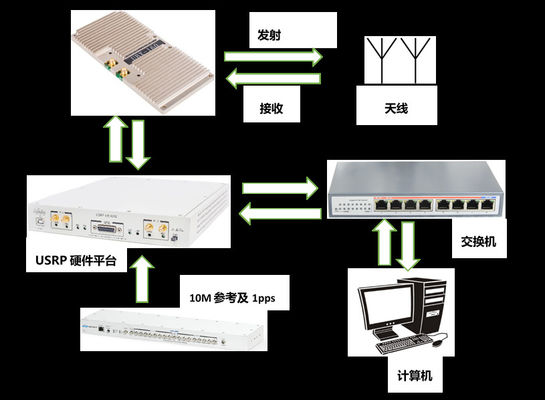

De acuerdo con el USRP-LW X310 y el tablero de hija del RF UBX-LW el 160M, un sistema de 4x4 MIMO-OFDM fue construido con éxito. Bloque diagrama de la conexión del sistema se muestra en la figura siguiente:

El principio de la puesta en práctica de sistema se muestra en la figura siguiente:

• El equipo host realiza la codificación spatio-temporal de los datos y la modulación de OFDM para generar datos de la modulación de la banda base;
• El equipo host pasa los datos a través de un interruptor del gigabit a dos USRP-LW X310s para transformación: primer upconversion digital, y entonces a través de DAC Transformation, que convierte una señal numérica en una señal analógica;
• El tablero de hija convierte la señal de la banda base a una frecuencia especificada por el upconversion, y entonces la antena manda la señal;
• La antena en el lado receptor recibe una señal en el ambiente electromágnetico,
• El tablero de hija en los downconverts del lado receptor la señal eléctrica, convierte la señal procesada a de analógico a digital del ADC en el USRP-LW X310, y después la envía a FPGA para el downconversion digital, y después pasa los datos procesados a través del interruptor pasajero al equipo host para transformación;
• El equipo host descomprime la señal BYDM, descifra la codificación spatio-temporal, y recupera los datos de la banda base
