Datos del producto:
|
| Número de canales:: | 1 transmite, 1 recibe | Gama de frecuencia:: | 0-6000HZ |
|---|---|---|---|
| Ancho de banda:: | hasta 20MHZ | Característica:: | A bordo del proceso de FPGA |
| FPGA:: | Xilinx 3A-DSP espartano 3400 FPGA | ADC:: | 14 pedazos 100 MS/s |
| Alta luz: | Radio definida software MIMO 1.3A de USRP,radio universal MIMO periférico del software del usrp,radio universal del software del usrp 1.3A |
||
Descripción del producto

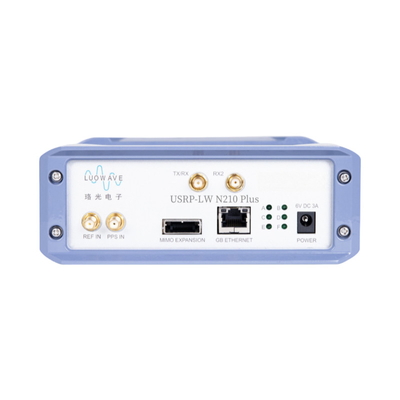

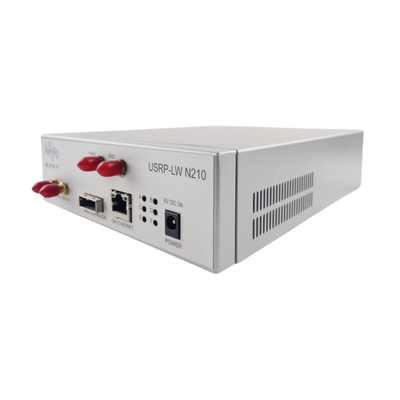

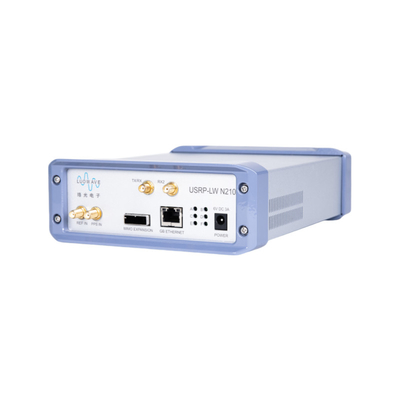

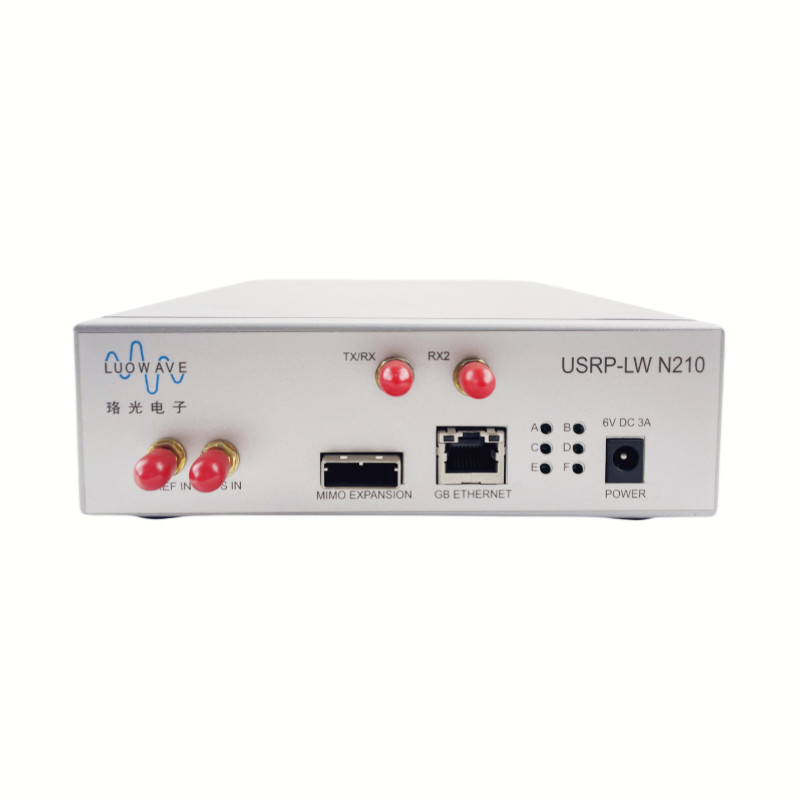

El USRP-LW N210 proporciona la gama alto-dinámica, el alto ancho de banda y la capacidad de proceso. La arquitectura incluye un Xilinx 3A-DSP espartano 3400 FPGA, 100 MS/s ADC dual, 400 MS/s DAC dual y conectividad de Gigabit Ethernet para fluir datos a y desde procesadores de anfitrión.
Características principales:
1. Tarifa de transmisión máxima: 50MS/s
2. Conexión de Gigabit Ethernet
3. El cable de MIMO conexión-basó en solamente un solo vínculo del transmisor-receptor por USRP-LW N210, la construcción de MIMO se debe construir tan por dos o más USRP-LW N210s
4. A bordo del proceso de FPGA
5.FPGA: Xilinx XC3SD3400A espartano
6. ADC: 14 pedazos 100 MS/s
7. DACs: 16 pedazos - 400 MS/s
8. Capacidad de cerrar un reloj de referencia externo de 5 o 10 megaciclos
9. Reloj servo interno opcional de GPS – USRP-LW N210 GPSDO
Diagrama esquemático
Funcionamiento detallado:
Un diseño modular permite el USRP-LW N210 actúe desde DC a 6 gigahertz, mientras que un puerto de la extensión permite que utilizans los dispositivos múltiples de la serie de USRP-LW N210 sean sincronizados y en una configuración de MIMO. Un módulo opcional de GPSDO se puede también utilizar para disciplinar el reloj de referencia de USRP-LW N210 dentro de 0,01 PPM del estándar mundial de GPS. El USRP-LW N210 puede fluir hasta 50 MS/s a y desde aplicaciones hostes. Los usuarios pueden ejecutar funciones de encargo en la tela de FPGA, o en el RISC de 32 bits a bordo softcore. El USRP-LW N210 proporciona FPGA más grande que el USRP-LW N200 para los usos que exigen lógica adicional, memoria y recursos de DSP. FPGA también ofrece el potencial para procesar hasta 100 MS/s en para transmitir y para recibir direcciones. El firmware de FPGA se puede recargar a través del interfaz de Gigabit Ethernet.
Parámetros técnicos:
| Categoría del parámetro | valor numérico | unidad | Categoría del parámetro | valor numérico | unidad |
| Entrada-salida | Parametrización para la optimización del tratamiento del RF cuando está emparejado con WBX-LW | ||||
| Entrada del voltaje de DC | 6 | V | Rechazo de banda lateral única de la señal/de la imagen | 35/50 | dBc |
| actual | 1,3 | Ruido de la fase (1.8GHz). | |||
| Actual al instalar al tablero de hija de WBX | 2,3 | 10kHz | -80 | dBc/Hz | |
| Parámetros del módulo del convertido | 100 kilociclos | -100 | dBc/Hz | ||
| Tasa de muestreo del ADC | 100 | MS/s | 1MHz | -137 | dBc/Hz |
| Resolución del ADC | 14 | pedazos | De potencia de salida | 15 | dBm |
| ADC SFDR | 88 | dBc | Incorpore un punto de la intercepción del tercero-orden | 0 | dBm |
| Tasa de muestreo de DAC | 400 | MS/s | Figura de ruido | 5 | DB |
| Resolución de DAC | 16 | pedazos | Propiedades físicas | ||
| DAC SFDR | 80 | dBc | Temperatura de funcionamiento | 0-55 | C |
| Con la tarifa máxima del anfitrión (8b/16b). | 50/25 | MS/s | tamaño | 225×165×50 | milímetro |
| Exactitud local de la vibración | 2,5 | PPM | peso | 1,0 | kilogramo |
| Precisión de la cerradura GPSDO | 0,01 | PPM | |||
Incluido en este equipo:
1. USRP-LW N210
2. 2 cables del SMA-tabique hermético
3. 1 cable de Gigabit Ethernet
