Plataforma de radio definida software universal de USRP-LW

Serie de interfaz USB USRP-LW B210

El software universal de USRP-LW definió la serie de interfaz USB de radio de la plataforma USRP-LW B210

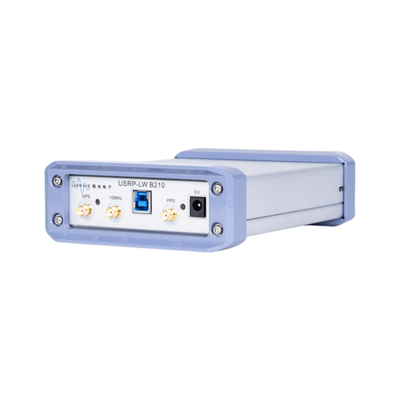

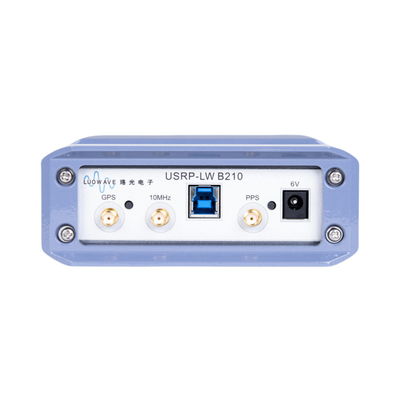

El USRP-LW B210 es un altamente integrado, bidireccional, dispositivo de radio software-definido universal con la cobertura del RF de 70 megaciclos a 6 gigahertz; ayuda para la conectividad de alta velocidad del USB 3,0; y ayuda para la fuente abierta UHDs que apoya los marcos múltiples 6XC6SLX150 espartano programable FPGA con un transmisor-receptor completamente integrado de la conversión directa de la banda base de las señales encontradas que proporciona ancho de banda hasta 56MHz.

El equipo del equipo de USRP-LW B210 incluye: un USRP-LW B210, un cable del USB 3,0, y un sistema de adaptadores.

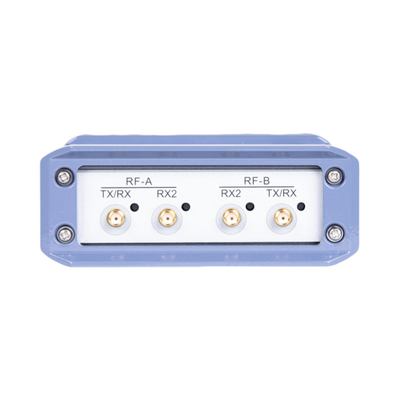

Los B210 RF afrontan usos finales el circuito integrado del AD9361 y tienen una gama del RF a partir de 70 megaciclos a 6 gigahertz. El microprocesador AD9361 apoya la conversión de arriba a abajo directa del lado del RF, proporcionando un ancho de banda de hasta 56 megaciclos en tiempo real. El B210 utiliza las cadenas de la señal de AD9361 dos para proporcionar capacidad coherente de MIMO. El anfitrión utiliza una serie de operaciones de control de usb 3,0 al microprocesador Spartan6 XC6SLX150 de FPGA para procesar y para controlar las señales en el AD9361. El B210 utiliza USB3.0 para proporcionar una capacidad máxima de la transferencia de 61,44 MS/s, utilizando el API de UHD y la PC conectada, puede proporcionar el ancho de banda en tiempo real los hasta 56M.

El software barato definió el equipo de radio

El B210 permite una amplia gama de usos, incluyendo la difusión, teléfonos celulares, las señales de GPS, de WiFi, del ISMO FM y de la TV. Los usuarios pueden utilizar la radio GNU para desarrollar rápidamente algunas radios, o participe en una cierta fuente abierta software-definió los proyectos de radio. En diversos dispositivos de USRP, la ayuda UHD-basada permite que los usuarios reutilicen diseños existentes, tales como HDSDR y los usos de OpenBTS apoyan los dispositivos múltiples de los modelos USRP.

Datos técnicos de USRP-LW B210:
