Datos del producto:
|
Alta luz: | estación base USRP B200 de 4G LTE,estación base GPSDO de 4G LTE,Estación base TCXO de USRP B200 4G LTE |
---|

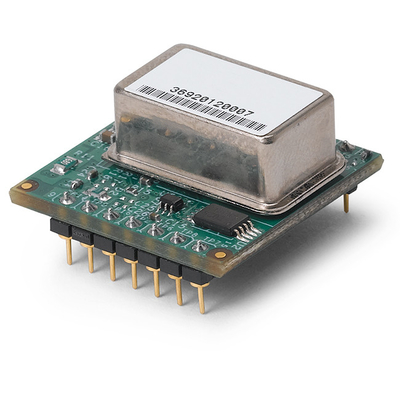

Éste es un oscilador cristalino GPS-disciplinado, de temperatura controlada (GPSDO), que se recomienda para el uso con un USRP B200/B210. El GPSDO proporciona una alto-exactitud 10 megaciclos de referencia y 1 señal del PPS, que permite los desarrolladores a los sistemas de generación que sirven usos con la exactitud mejorada de la frecuencia (ppb 75 en la condición desbloqueada) o la alineación que mide el tiempo global (50 ns en condiciones bloqueadas).
Éste es un oscilador cristalino GPS-disciplinado, de temperatura controlada (GPSDO), que se recomienda para el uso con un USRP B200/B210. El GPSDO proporciona una alto-exactitud 10 megaciclos de referencia y 1 señal del PPS, que permite los desarrolladores a los sistemas de generación que sirven usos con la exactitud mejorada de la frecuencia (ppb 75 en la condición desbloqueada) o la alineación que mide el tiempo global (50 ns en condiciones bloqueadas).
A diferencia de la versión OCXO-basada, que se recomienda para el uso con el USRP X300/X310, este módulo de un poder más bajo se puede utilizar con el USRP B200/B210 en una configuración autobús-accionada USB.
Recomendamos el leer de la guía de la selección de GPSDO para asegurarnos que éste es el dispositivo correcto para su uso.
Especificaciones del módulo | ||
1 exactitud del PPS | UTC RMS (1-Sigma) GPS de ±50ns cerrado | |
1 salida del PPS | 3.3VDC CMOS | |
Control RS-232 | Comandos de control NMEA y SCPI-99, integrados en UHD | |
Frecuencia de GPS | L1, C/A 1574MHz | |
Antena de GPS | Activo (5V compatible) o voz pasiva | |
Receptor de GPS | 50 canales, móvil, WAAS, EGNOS, MSAS capaz | |
Sensibilidad | Adquisición -142dBm, siguiendo -168dBm | |
TTFF | Arranque en frio: <45 sec=""> | |
ADEV | 1E-11 en 1s | |
Tiempo de calentamiento/tiempo de la estabilización | <5 min="" at=""> | |
Voltaje de fuente (Vdd) | 3.3V | |
Consumo de energía | 0.5W máximo | |
Temperatura de funcionamiento | 0C a +60C | |
Temperatura de almacenamiento | -45C a 85C | |
Especificaciones del oscilador | ||
Salida de la frecuencia | 10MHz | |
10MHz retrazan | ±2E-08 después de 1 hora en 25C | |
Estabilidad de la frecuencia sobre temperatura (desbloquee la condición) | ±7.5E-08 | |
Tiempo de calentamiento | < 1="" min="" at=""> | |
Ruido de la fase en 10MHz | 1Hz | -65dBc/Hz |
10Hz | -102dBc/Hz | |
100Hz | -132dBc/Hz | |
10kHz | <-152dbc> |
