Datos del producto:
|
| Alta luz: | 160MHz integró la radio definida software,USRP X310 16G,ettus x300 16G |
||
|---|---|---|---|

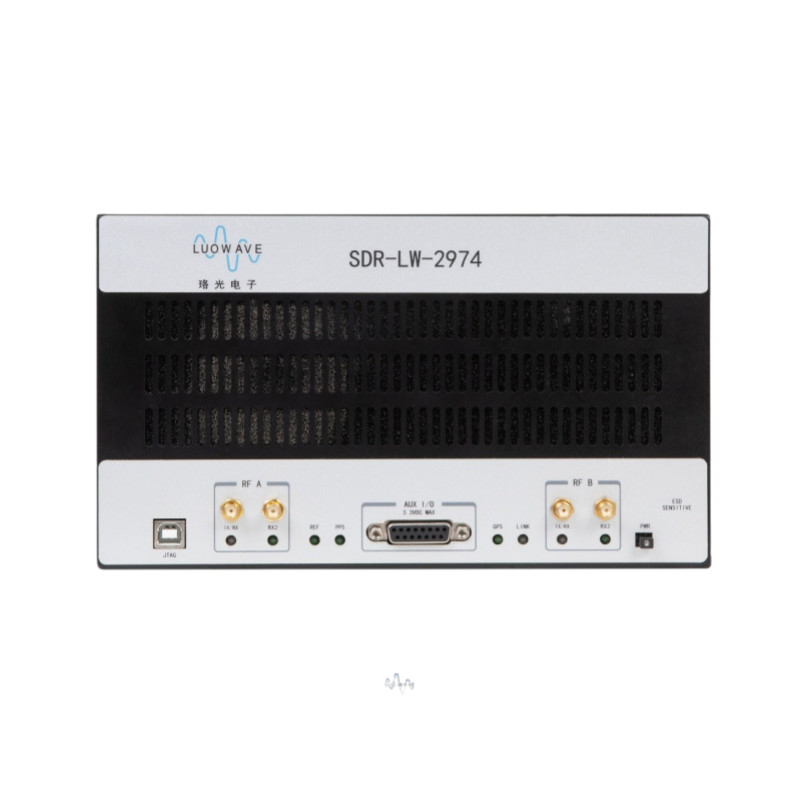

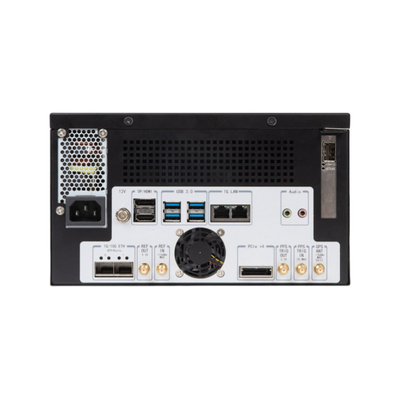

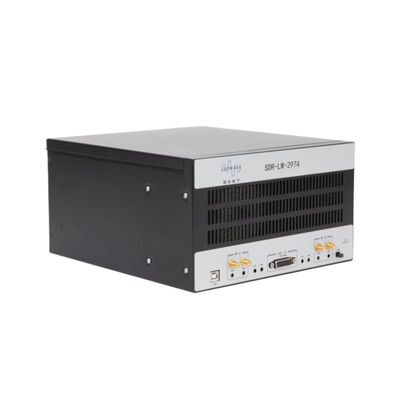

LUOWAVE SDR-LW 2974, máquina toda junta de Usrp X310
SDR-LW 2974
●10MHz-6GHz
●Procesador de alta velocidad I7
●SSD 500GB
●16GB RAM
●tarjetas de red 1G y 10G
●El software de USRP definió el equipo de radio del software
Introducción de productos
SDR-LW 2974 es un dispositivo independiente integrado de alto rendimiento del SDR, que consiste en un procesador, FPGA y un RF a bordo anticipados. El producto tiene un procesador de Intel i7, una memoria incorporados SSD 500GB, y 16GB. Las gamas de la cobertura de la frecuencia a partir de 10 gigahertz MHz-6, y el ancho de banda máximo es 160 megaciclos. Tiene los interfaces de alta velocidad opcionales múltiples (PCIe, Gigabit Ethernet y 10 Gigabit Ethernet), así como un Kintex-7 rico en recursos, usuario-programable FPGA. Como todos los dispositivos de USRP, este dispositivo utiliza un conductor abierto de la interplataforma UHD de la fuente, y ayudas de UHD la mayoría de los usos y los marcos del SDR, tales como radio GNU.
Característica principal
| procesador i7, equipado del sistema operativo en tiempo real de Linux | Interfaz de JTAG |
| Interfaz de la GEN x4 de PCIe | |
| 500GB SSD, 16GB RAM | Cuatro puertos del USB 3,0 |
| cobertura de la frecuencia 10MHz-6GHz | Puertos duales de SPF+ |
| Ancho de banda instantáneo del hasta 160M por el canal | Xilinx incorporado Kintex-7 FPGA |
| La ayuda 2 envía y 2 para recibir al mismo tiempo | Referencia externa del reloj de la ayuda y referencia del tiempo del PPS |
| Marco del desarrollo de RFNoC FPGA | Radio GNU de la ayuda |
PC industrial
| Procesador | Intel I7 9700 |
| Tarjeta de memoria | 16G |
| SFP | 10Gbps |
| Cable de PCIe | GEN 2 x4 de PCIe |
| RJ45 | 1Gbps |
FPGA y banda base
| FPGA | Kintex-7 XC7K410T |
| COPITA | 1G |
| Resolución del ADC | 14bit |
| Resolución de DAC | 16bit |
| Tasa de muestreo del ADC | 200M/S |
Como la base de proceso digital de SDR-LW 2974, Xilinx Kintex-7 410T proporciona la conexión de alta velocidad directa de todos los componentes importantes, incluyendo el RF anticipado, el interfaz del anfitrión y la memoria DDR3. El defecto FPGA proporciona todos los módulos de UHD para la abajo-conversión digital y para arriba-conversión digital, frecuencia fina que adapta, y algunas otras funciones de DSP. Los usuarios pueden aprovecharse del espacio libre abundante de FPGA y del marco del desarrollo apoyados por USRP para desarrollar y para ejecutar su propio DSP que procesa los módulos.
Índice del RF
| Emisión | Reciba | ||
| Número de canales | 2 | Número de canales | 2 |
| Gama de frecuencia | 10MHz-6GHz | Gama de frecuencia | 10MHz-6GHz |
| Paso de la frecuencia | <1KHz | Paso de la frecuencia | <1KHz |
| De potencia de salida máximo | 6-20dBm | De potencia de salida máximo | -15 dBm |
| Gama del aumento | 31.5dB | Gama del aumento | 0 DB -37,5 |
| Paso del aumento | 0.5dB | Paso del aumento | 0.5dB |
| Ancho de banda en tiempo real máximo | 160MHz | Ancho de banda en tiempo real máximo | 160MHz |
| Figura de ruido | 7dB |
Poder
| Voltaje | 220V |
| Actual | 最大 3A |
Ambiente
| gama de temperatura de trabajo | 0-50℃ |
| Altitud máxima | los 2000m |
| humedad | 10%-90% (ninguna condensación) |
| Ambiente del uso | Interior, al aire libre |
La fuente de alimentación SDR-LW2974 está conectada directamente con el poder de la ciudad 220V. Se recomienda para utilizar el producto así como los accesorios atados de la fuente de alimentación. Si usted necesita substituirlo, entre en contacto con por favor a nuestra compañía. El transmisor puede alcanzar un ancho de banda del hasta 160M en la gama de frecuencia de trabajo entera.
Tamaño de la estructura
| Tamaño físico | 23.5*26.5*13.4 (cm) |
| Peso | 3.6Kg |
SDR-LW 2974 es un prototipo ideal para construir una serie de usos avanzados de la investigación, incluyendo la independiente LTE o simulación del dispositivo del 802.11, desarrollo de algoritmo medio del control de acceso (MAC), sistema de la entrada múltiple muestreo (MIMO), heterogeneous network, transmisión de LTE, de la compresión de salida múltiple del RF, teledetección espectral, radio cognoscitiva, el beamforming y goniometría.
