WBX-LW40. La seguridad pública RX USRP Tarjeta de hija.

Name: WBX-LW40. La seguridad pública RX USRP Tarjeta de hija.
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: WBX-LW (40MHZ, 120MHZ)
Price: 240.00 USD
Availability: InStock

Nombre De La Marca:	Luowave
Número De Modelo:	WBX-LW (40MHZ, 120MHZ)
Cuota De Producción:	1 pedazo
Precio:	USD
Tiempo De Entrega:	Mercancías del punto o 30 días
Condiciones De Pago:	T/T

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Detalles de empaquetado:

Caja de papel \ cartón de papel

Capacidad de la fuente:

1 pedazo

Resaltar:

Tarjeta 40MHZ de la hija de USRP

Tarjetas secundarias WBX de RX

Tarjeta de la hija del rx de WBX

Descripción del producto

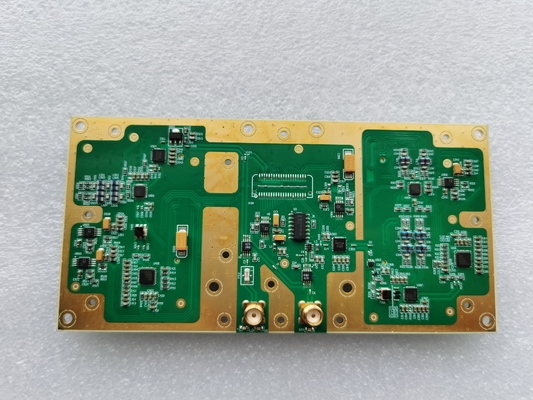

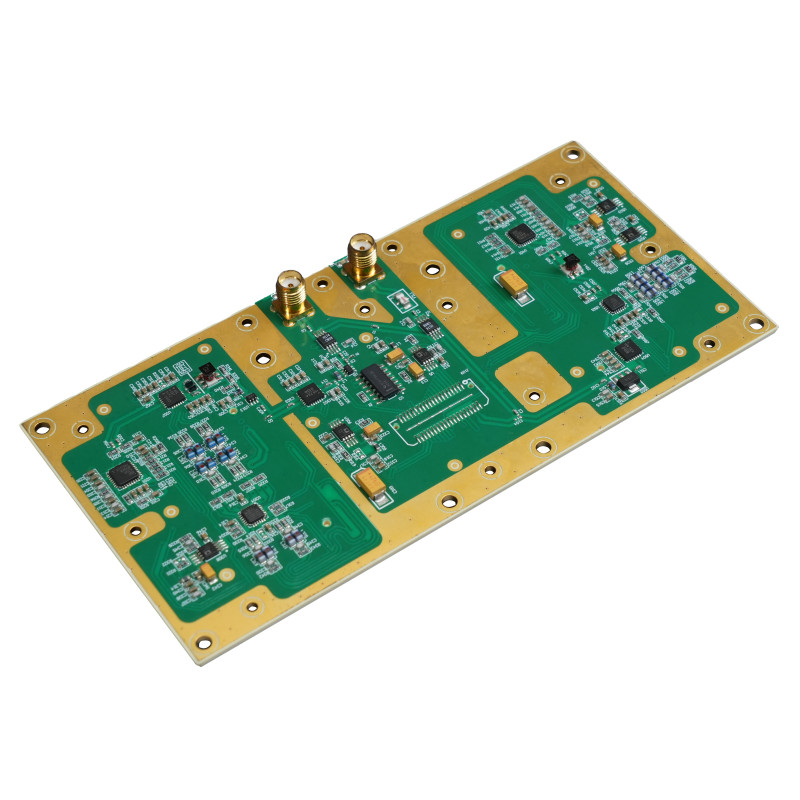

USRP Hijas de las placas WBX-LW 40MHZ

El WBX es un transceptor de ancho de banda amplio que proporciona hasta 100 mW de potencia de salida y una cifra de ruido de 5 dB.pero puede ser sincronizado para la operación MIMOEl WBX proporciona una capacidad de ancho de banda de 40 MHz y es ideal para aplicaciones que requieren acceso a varias bandas diferentes dentro de su rango de ¥ 50 MHz a 2,2 GHz.Ejemplos de áreas de aplicación incluyen las comunicaciones terrestres-móviles, radios de banda marítima y de aviación; estaciones base de telefonía celular, radios multibanda PCS y GSM; radares coherentes multistáticos; redes de sensores inalámbricos; transceptor que cubre 6 bandas de aficionados;transmisión de televisión; espacios en blanco; seguridad pública; ISM.

Principales características:

1- Cobertura de frecuencia: 50 MHz - 2,2 GHz

2El ancho de banda máximo incluye: 40 MHz

3La placa hija WBX RF contiene un transceptor full duplex de banda ancha que admite hasta 120 MHz de ancho de banda instantáneo

4- sirve a una amplia gama de aplicaciones: seguridad pública, comunicaciones, radio aficionada e ISM

5Las cadenas de recepción y transmisión del oscilador local funcionan de forma independiente, lo que permite una operación duplex de frecuencia.

6La referencia para el oscilador local es el reloj maestro del USRP, lo que permite múltiples operaciones coherentes

Descripción funcional:

El WBX-LW-40 proporciona un transceptor de alto ancho de banda que ofrece hasta 100 mW de potencia de salida con una cifra de ruido de 5 dB.Las cadenas de recepción y transmisión del oscilador local funcionan de forma independiente y pueden sincronizarse para MIMOEs un dispositivo SDR ideal para aplicaciones que desean acceder a frecuencias en el rango de 50 MHz-2200 MHz. Las aplicaciones incluyen WiFi, WiMAX, transceptores de banda S y transceptores de banda ISM de 2,4 GHz.Las aplicaciones incluyen las comunicaciones móviles terrestres, radios marinas y aeroespaciales; estaciones base móviles, PC y radios GSM de banda múltiple; radares coherentes de base múltiple; redes de sensores inalámbricos; televisión de radiodifusión; y gestión de la seguridad pública.Aplicable al USRP-LW N200, USRP-LW N210, USRP-X310, USRP-X300.

Producto compatible:

No dude en ponerse en contacto conmigo si necesita más información.

Whatsapp/skype/wechat: +8618062514745 Web:https://www.luowave.com/en/

Prueba del WBX-LW 40M

Descripción del entorno de ensayo: se utiliza equipo de la empresa de I+D para los ensayos, el modelo es ZVL. Los equipos de ensayo son USRP-LW X310 y WBX-LW 40M.Los dos dispositivos están conectados por cable de radio frecuencia directamenteDiagrama del entorno de ensayo:

Diagrama de conexión de ensayo del transmisor de circuito abierto:

Diagrama de conexión de prueba de recepción espontánea en circuito cerrado:

Datos de prueba de circuito abierto y cerrado basados en GNU RADIO COMPANION: Diagrama de bloques de prueba de GNU RADIO COMPANION:

1Prueba de supresión de portadores y rechazo de imagen: frecuencia central 70MHz, frecuencia de señal de banda base 10kHz, GAIN 9dB

Frecuencia central 70 MHz, gráficos de salida de ganancia máxima:

Frecuencia central 70MHz, espectro de ensayo del transceptor de circuito cerrado y gráficos de dominio temporal

2. Datos de prueba de circuito abierto y cerrado basados en GNU RADIO COMPANION: Supresión de portadores y prueba de rechazo de imagen: frecuencia central 100MHz, frecuencia de señal de banda base 10kHz, GAIN 9dB

Frecuencia central 100MHz, salida gráfica con ganancia máxima:

Frecuencia central 100MHz, espectro de prueba del transceptor de circuito cerrado y gráficos del dominio temporal

3. Datos de prueba de circuito abierto y cerrado basados en GNU RADIO COMPANION: Supresión de portadores y prueba de rechazo de imagen: frecuencia central 400 MHz, frecuencia de señal de banda base 10 kHz, GAIN 9dB

Frecuencia central 400 MHz, salida gráfica con ganancia máxima:

Frecuencia central de 400 MHz, espectro de ensayo de transceptores de circuito cerrado y gráficos de dominio temporal

4. Datos de prueba de circuito abierto y cerrado basados en GNU RADIO COMPANION: Supresión de portadores y prueba de rechazo de imagen: frecuencia central 800MHz, frecuencia de señal de banda base 10kHz, GAIN 9dB

Frecuencia central 800MHz, gráficos de salida a ganancia máxima:

Frecuencia central 800 MHz, espectro de prueba de transceptores de circuito cerrado y gráficos de dominio temporal

5. Datos de prueba de circuito abierto y cerrado basados en GNU RADIO COMPANION: Suppresión de portadores y prueba de rechazo de imagen: frecuencia central 1 GHz, frecuencia de señal de banda base 10 kHz, GAIN 9dB

Frecuencia central 1 GHz, gráficos de salida a ganancia máxima:

Frecuencia central 1 GHz, espectro de prueba de transceptor-receptor de circuito cerrado y gráficos de dominio temporal

6. Medición del ruido de fase: frecuencia central 1 GHz:
