Datos del producto:
|
| Alta luz: | Tarjeta MIMO de la hija de 40MHZ RF,Tarjeta UBX de la hija del RF,Tarjeta MIMO de la hija del RF |
||
|---|---|---|---|

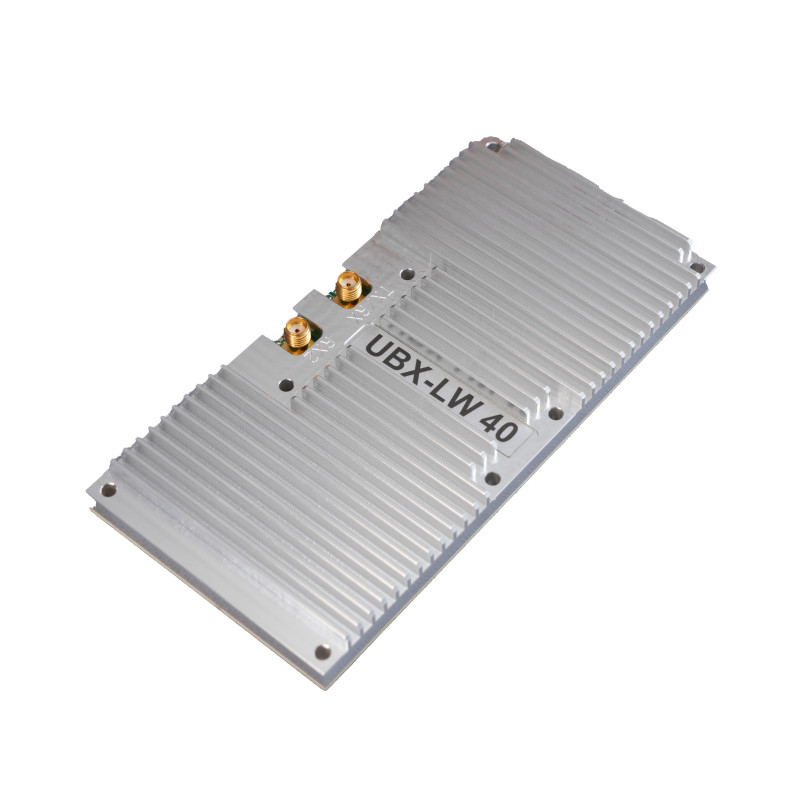

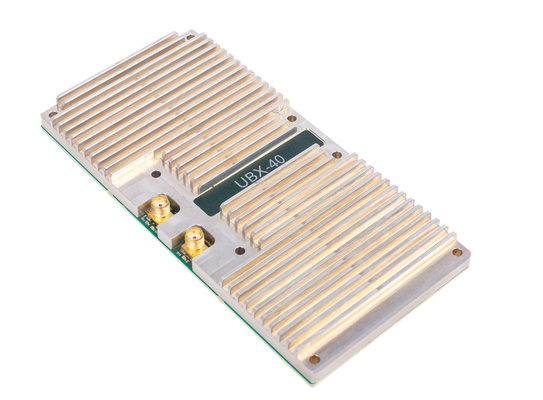

Tarjetas secundarias UBX-LW 40MHZ de USRP
La tarjeta secundaria de UBX 40 es un transmisor-receptor lleno-a dos caras de la banda ancha que cubre frecuencias a partir de 10 megaciclos a 6 gigahertz con 40 megaciclos del ancho de banda instantáneo. La operación coherente y fase-alineada a través de tarjetas secundarias múltiples de UBX en las placas madres de la serie de USRP X permite a usuarios explorar MIMO y usos de la goniometría. La tarjeta secundaria de UBX 40 trabaja alternativamente con otras tarjetas secundarias de USRP y es compatible con los X dispositivos de la serie de USRP y de la serie de N.
Características principales:
1. Cobertura de la frecuencia: 10 megaciclos - 6 gigahertz
2. El ancho de banda incluye: 40 megaciclos
3. Frecuencias lleno-a dos caras independientemente de funcionamiento de TX y de RX
4. Sincronización o calibración de la fase de la ayuda
Descripción de la función:
El UBX-LW es un transmisor-receptor lleno-a dos caras que proporciona el RF de alto rendimiento que cubre la mayoría de los segmentos de la frecuencia para la alineación coherente de la fase en los usos de varios canales de MIMO y de la goniometría. La gama de adaptación de ancho de banda hace el UBX-LW un uso ideal que cubra todas las bandas de frecuencia mas comunes, atravesando de alta frecuencia, muy de alta frecuencia, celular, radar, y WIFI, y se puede utilizar para supervisar la banda entera del interés. UBX-LW trabaja alternativamente con los tableros de hija existentes de USRP-LW para la integración sin fisuras en sus usos existentes.
Prueba de UBX-LW el 160M
Descripción de ambiente de prueba: La compañía de R&S que el equipo se utiliza para probar, el modelo es ZVL. El areUSRP-LW X310 y UBX-LW el 160M de los equipos de prueba. Los dos dispositivos son conectados por el cable de radiofrecuencia directamente. Diagrama del ambiente de prueba:
Diagrama de conexión de anillo abierto de la prueba del transmisor:
Diagrama de conexión de recepción espontáneo a circuito cerrado de la prueba:
Datos de prueba de anillo abierto y a circuito cerrado basados en el COMPAÑERO DE RADIO GNU: 1. supresión del portador y prueba del rechazo de la imagen: La frecuencia central 10MHz, frecuencia 10kHz de la señal de la banda base, GANA 9dB
Frecuencia central 10MHz, salida de los gráficos en el aumento máximo:
2. Supresión del portador y prueba del rechazo de la imagen: La frecuencia central 100MHz, frecuencia 10kHz de la señal de la banda base, GANA 9dB
Frecuencia central 100MHz, salida de los gráficos en el aumento máximo:
Frecuencia central 100MHz, espectro de la prueba del transmisor-receptor del lazo cerrado y gráficos del ámbito de tiempo
3. Supresión del portador y prueba del rechazo de la imagen: La frecuencia central 400 megaciclos, frecuencia de la señal de la banda base 10 kilociclos, GANA 9dB
Frecuencia central 400 megaciclos, salida de los gráficos en el aumento máximo:
Frecuencia central 400 megaciclos, espectro a circuito cerrado de la prueba del transmisor-receptor y gráficos del tiempo-ámbito
4. Supresión del portador y prueba de la supresión del espejo: La frecuencia central 800MHz, frecuencia 10kHz de la señal de la banda base, GANA 9dB
Frecuencia central 800MHz, salida de los gráficos en el aumento máximo:
Frecuencia central 800MHz, espectro a circuito cerrado de la prueba del transmisor-receptor y gráficos del Tiempo-ámbito
5. Supresión del portador y prueba del rechazo de la imagen: La frecuencia central 2,4 gigahertz, frecuencia de la señal de la banda base 10 kilociclos, GANA 9dB
Frecuencia central 2,4 gigahertz, salida de los gráficos en el aumento máximo:
Frecuencia central 2,4 gigahertz, espectro a circuito cerrado de la prueba del transmisor-receptor y gráficos del Tiempo-ámbito
6. Medida de ruido de la fase: frecuencia central 1 gigahertz
