Radio definida software USRP-LW X310

Descripción del producto

USRP-LW X310 es de alto rendimiento, escalable plataforma definida un software de la radio (SDR) para los sistemas de comunicaciones inalámbricos de diseño y que despliegan de la siguiente generación. La arquitectura de hardware combina dos ranuras de la tarjeta secundaria del extendido-ancho de banda que cubren DC – 6 gigahertz con hasta 120 megaciclos de ancho de banda de la banda base, de opciones de interfaz de alta velocidad múltiples (PCIe, se dobla 10 GigE, 1 GigE dual), y de un Kintex-7 usuario-programable grande FPGA en un factor de forma mitad-ancho de escritorio o estante-aumentable conveniente 1U. Además de proporcionar funcionamiento del hardware de la mejor-en-clase, la arquitectura del software libre de X310 proporciona la ayuda del conductor de la interplataforma UHD que lo hace compatible de un gran número de marcos apoyados del desarrollo, de arquitecturas de la referencia, y de proyectos abiertos de la fuente.

FPGA Usuario-programable de alto rendimiento

En el corazón del USRP X310, el XC7K410T FPGA proporciona conectividad de alta velocidad entre todos los componentes importantes dentro del dispositivo incluyendo los frontends de radio, los interfaces del anfitrión, y la memoria DDR3. La base de FPGA del defecto proporcionada UHD proporciona todos los bloques funcionales para la abajo-conversión digital y para arriba-conversión, fino-frecuencia que adapta, y otras funciones de DSP permitiendo que sea permutable con otros dispositivos de USRP usando la arquitectura de UHD. El Kintex-7 grande FPGA proporciona el espacio adicional para que los desarrolladores incorporen bloques de encargo de DSP y es compatible con un gran número de USRP apoyó marcos del desarrollo, arquitecturas de la referencia, y proyectos abiertos de la fuente.

Características principales

1. En el corazón del USRP-LW X310, el XC7K410T FPGA proporciona conectividad de alta velocidad entre todos los componentes importantes dentro del dispositivo incluyendo los frontends de radio, los interfaces del anfitrión, y la memoria DDR3.

2. La base de FPGA del defecto proporcionada UHD proporciona todos los bloques funcionales para la abajo-conversión digital y para arriba-conversión, fino-frecuencia que adapta, y otras funciones de DSP permitiendo que sea permutable con otros dispositivos de USRP usando la arquitectura de UHD.

3. El Kintex-7 grande FPGA proporciona el espacio adicional para que los desarrolladores incorporen bloques de encargo de DSP y es compatible con un gran número de USRP apoyó marcos del desarrollo, arquitecturas de la referencia, y proyectos abiertos de la fuente.

Resumen del producto:

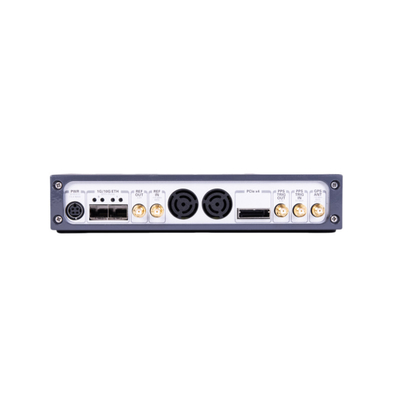

El USRP-LW X310 ofrece una variedad de interfaces de alta velocidad para elegir de. En el panel de la caja, el puerto de Gigabit Ethernet es la manera más fácil de conectar. Para los usos con ancho de banda extendido y estado latente bajo, tal como investigación de PHY/MAC, el LW X310 proporciona un interfaz de autobús eficiente PCIe x4 para esta operación determinista. Cuando el uso utiliza los expedientes o el multi-nodo de la red que procesan, los puertos 10G son la mejor opción. El USRP-LW X310 incluye muchas características adicionales que ayuden con algunos otros usos inalámbricos. Por ejemplo, en el diseño de FPGA, 1GB DDR3 en la placa madre se puede utilizar como proteger de datos y almacenamiento de datos. El GPSDO interno opcional proporciona una referencia altamente exacta de la frecuencia cuando está sincronizado a un sistema de GPS con un retraso de la sincronización menos que 50ns. Permite que el usuario controle componentes externos tales como amplificadores e interruptores a través del interfaz de GPIO, apoya entradas tales como disparadores del acontecimiento, y las observa eliminan errores de señales. El USRP-LW X310 también incluye un adaptador interno de JTAG que permita que los promotores carguen y que eliminen errores fácilmente de las nuevas imágenes de FPGA.

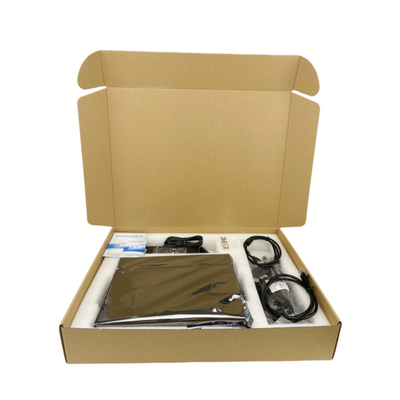

Incluido en este equipo:

1. USRP-LW X310

2. Puerto de red del gigabit

3. Adaptador de SFP+Gigabit

4. Fuente de alimentación

5. Cable de USB2.0JTAG

6. Cuatro cables del SMA-tabique hermético

Prueba de USRP-LW X310

El informe de prueba de X310 y de 3 tarjetas secundarias (WBX, SBX, UBX) se puede ver en los detalles de tarjetas secundarias
