Datos del producto:
|
Alta luz: | Tarjeta de la hija de Tx RF,Tarjeta WBX Tx de la hija del RF,Tarjeta de la hija de WBX Tx RF |
---|

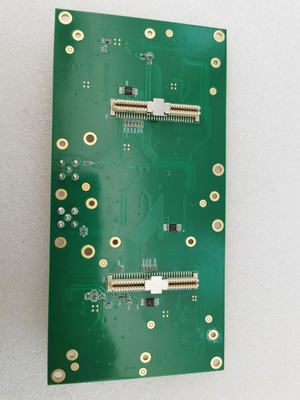

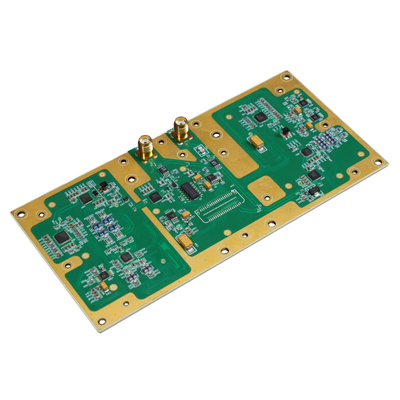

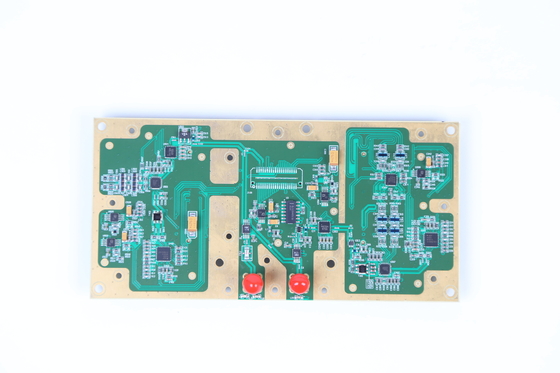

Tarjetas secundarias WBX-LW (40MHZ, 120MHZ) de LUOWAVE RF Rx/Tx
Características principales:
1. Cobertura de la frecuencia: 50 megaciclos - 2,2 gigahertz
2. El ancho de banda máximo incluye: 40 megaciclos, 120 megaciclos
3. El tablero de hija de WBX RF contiene un transmisor-receptor lleno-a dos caras de la banda ancha que apoye hasta 120 megaciclos del ancho de banda instantáneo
4. Servicio de una amplia gama de usos: seguridad pública, comunicaciones, radio aficionada y ISMO
5. El oscilador local recibir y transmitir cadenas para actuar independientemente, teniendo en cuenta la operación a dos caras de la frecuencia
6. La referencia para el oscilador local es el reloj principal del USRP, permitiendo operaciones coherentes múltiples
7. Conveniente para los dispositivos X300/x310 de USRP-LW
Descripción funcional:
El WBX-LW-40 proporciona un alto transmisor-receptor del ancho de banda que entregue hasta 100mW de la salida de poder con una figura de ruido de DB 5. El oscilador local recibe y transmite cadenas actúa independientemente y se puede sincronizar para MIMO. Es un dispositivo ideal del SDR para los usos que quieren a las frecuencias de acceso en la gama de 50MHz-2200 megaciclo. Los usos incluyen WiFi, WiMax, transmisores-receptores de la S-banda y transmisores-receptores de la banda del ISMO de 2,4 gigahertz. Los usos incluyen radios móviles de las comunicaciones de la tierra, marinas y aeroespaciales; estaciones base móviles, PC y radios de varias bandas del G/M; radares coherentes de la multi-base; redes inalámbricas del sensor; televisión de difusión; y gestión de seguridad pública. Aplicable a USRP-LW N200, USRP-LW N210, USRP-X310, USRP-X300.
Producto compatible:
Prueba de WBX-LW los 40M
Descripción de ambiente de prueba: La compañía de R&S que el equipo se utiliza para probar, el modelo es ZVL. Los equipos de prueba son USRP-LW X310 y WBX-LW los 40M. Los dos dispositivos son conectados por el cable de radiofrecuencia directamente. Diagrama del ambiente de prueba:
Diagrama de conexión de anillo abierto de la prueba del transmisor:
Diagrama de conexión de recepción espontáneo a circuito cerrado de la prueba:
Datos de prueba de anillo abierto y a circuito cerrado basados en el COMPAÑERO DE RADIO GNU: Bloque diagrama DE RADIO GNU de prueba del COMPAÑERO:
1. Supresión del portador y prueba del rechazo de la imagen: La frecuencia central 70MHz, frecuencia 10kHz de la señal de la banda base, GANA 9dB
Frecuencia central 70MHz, gráficos máximos de la salida del aumento:
Frecuencia central 70MHz, espectro a circuito cerrado de la prueba del transmisor-receptor y gráficos del tiempo-ámbito
2. Datos de prueba de anillo abierto y a circuito cerrado basados en el COMPAÑERO DE RADIO GNU: Supresión del portador y prueba del rechazo de la imagen: La frecuencia central 100MHz, frecuencia 10kHz de la señal de la banda base, GANA 9dB
Frecuencia central 100MHz, salida de los gráficos en el aumento máximo:
Frecuencia central 100MHz, espectro de la prueba del transmisor-receptor del lazo cerrado y gráficos del ámbito de tiempo
3. Datos de prueba de anillo abierto y a circuito cerrado basados en el COMPAÑERO DE RADIO GNU: Supresión del portador y prueba del rechazo de la imagen: La frecuencia central 400 megaciclos, frecuencia de la señal de la banda base 10 kilociclos, GANA 9dB
Frecuencia central 400 megaciclos, salida de los gráficos en el aumento máximo:
Frecuencia central 400 megaciclos, espectro a circuito cerrado de la prueba del transmisor-receptor y gráficos del tiempo-ámbito
4. Datos de prueba de anillo abierto y a circuito cerrado basados en el COMPAÑERO DE RADIO GNU: Supresión del portador y prueba del rechazo de la imagen: La frecuencia central 800MHz, frecuencia 10kHz de la señal de la banda base, GANA 9dB
La frecuencia central 800MHz, hizo salir gráficos en el aumento máximo:
Frecuencia central 800MHz, espectro a circuito cerrado de la prueba del transmisor-receptor y gráficos del Tiempo-ámbito
5. Datos de prueba de anillo abierto y a circuito cerrado basados en el COMPAÑERO DE RADIO GNU: Supresión del portador y prueba del rechazo de la imagen: La frecuencia central 1 gigahertz, frecuencia de la señal de la banda base 10 kilociclos, GANA 9dB
La frecuencia central 1 gigahertz, hizo salir gráficos en el aumento máximo:
Frecuencia central 1GHz, espectro a circuito cerrado de la prueba del Transmisor--receptor y gráficos del Tiempo-ámbito
6. Medida de ruido de la fase: frecuencia central 1 gigahertz:
