| Nombre De La Marca: | Luowave |
| Número De Modelo: | N321 |
| Cuota De Producción: | 1 pedazo |
| Precio: | USD |
| Tiempo De Entrega: | Mercancías del punto o 30 días |
| Condiciones De Pago: | T/T |

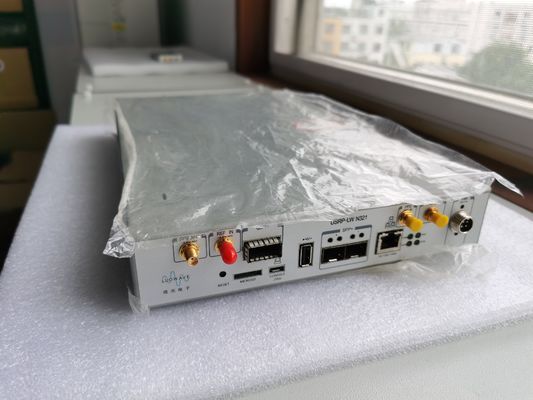

Serial de puertos Ethernet USRP-LW N321
Descripción general del producto
El USRP-LW N321 es una radio definida por software en red que proporciona fiabilidad y tolerancia a fallos para su implementación en sistemas inalámbricos a gran escala y distribuidos.Este es un SDR de alto rendimiento que utiliza un diseño de RF único que ofrece 2 RX y 2 en un medio de ancho RU tamaño canal TXCada canal proporciona hasta 200 MHz de ancho de banda instantáneo y cubre un rango de frecuencia extendido de 3 MHz a 6 GHz.El procesador de banda base utiliza el SoC Xilinx Zynq-7100 para entregar grandes FPGAs programables por el usuario en tiempo realTiene dos puertos SPF + y 1 puerto QSFP +, y admite 1 GbE, 10 GbE,y interfaz de Aurora que entrega flujos de alto rendimiento IQ a un PC host o coprocesador FPGA.
La arquitectura de sincronización flexible admite referencia de reloj de 10 MHz, referencia de tiempo PPS, entradas externas TX y RX LO y GPSDO para la plataforma de prueba MIMO coherente en fase.El USRP-LW N321 tiene la capacidad de importar TX y RX LO por encima de las frecuencias de soporte de 450 MHz, lo que lo hace adecuado para construir grandes temas coherentes en fase adecuados para una variedad de temas de investigación inalámbrica avanzada.el USRP-LW N321 permite que el TX y el RX LO en la configuración Star se exporten a varios otros dispositivos USRP-LW N321.
El USRP-LW N321 aprovecha los últimos desarrollos de software de UHD para simplificar el control y gestión de múltiples dispositivos en la red, con tareas únicas de gestión remota como depuración,actualización de software, reiniciar, restablecer al estado de fábrica y controlar el estado del sistema.
Principales características:
Especificaciones técnicas
| Categoría de parámetros | valor numérico | Unidad | Categoría de parámetros | valor numérico | Unidad |
| recepción | lanzamiento | ||||
| Número de canales | 2 | - | Número de canales | 2 | - |
| Rango de ganancia | -16 ~ 34 | Db | Rango de ganancia | -30 ~ 25 | Db |
| El paso de la ganancia | 1 | Db | El paso de la ganancia | 1 | Db |
| Potencia máxima de entrada | -15 años. | Dbm | Potencia máxima de entrada | -15 años. | Dbm |
| Banco de filtros |
450 ~ 760 760 ~ 1100 Las demás: 1410 ~ 2050 2050 ~ 3000 3000 ~ 4500 4500 ~ 6000 |
frecuencia de radio | Banco de filtros |
450 ~ 650 650 ~ 1000 1000 ~ 1350 1350 ~ 1900 1900 ~ 3000 3000 ~ 4100 4100 ~ 6000 |
frecuencia de radio |
| Se puede introducir un rango de frecuencia de oscilador local externo | 0.45 ~ 6 | En GHz | Se puede introducir un rango de frecuencia de oscilador local externo | 0.45 ~ 6 | En GHz |
| Tiempo de afinación | 245 | Mel | Tiempo de afinación | 245 | Mel |
| Tiempo de cambio TX/RX | 750 | Mel | Tiempo de cambio TX/RX | 750 | Mel |
| Rendimiento de conversión y reloj | potencia | ||||
| Tasa de muestreo | 200,245.76,250 | Estado miembro/es | Entrada de voltaje de corriente continua | 12,7 | V,A |
| Resolución del ADC | 14 | los bits | Consumo de energía | 60 ~ 80 | No |
| Resolución del DAC | 16 | los bits | Propiedades físicas | ||
| tamaño | 380 × 220 × 45 | En el caso de los | |||
| Estabilidad de frecuencia GPSDO no bloqueada | 0.1 | ppm | peso | 3.4 | En kg |
| GPSDO PPS en relación con la exactitud UTC | El número de personas | n y | Requisitos para el entorno de funcionamiento | ||
| Estabilidad de latencia GPSDO |
El valor de las pérdidas 3 25 |
horas °C |
Rango de funcionamiento estable | 0 ~ 50 | °C |
| Rango de temperatura de almacenamiento | -40 ~ 70 | °C | |||
|
|
