Luowave SDR de alto rendimiento USRP Serie X USRP-LW X310

Radio definida por software, USRP-LW X310

USRP-LW X310 es una plataforma de radio definida por software (SDR) de alto rendimiento y escalable para diseñar e implementar sistemas de comunicaciones inalámbricas de próxima generación.La arquitectura de hardware combina dos ranuras de placas hijas de ancho de banda extendido que cubren DC 6 GHz con hasta 120 MHz de ancho de banda base, múltiples opciones de interfaz de alta velocidad (PCIe, dual 10 GigE, dual 1 GigE), y un gran Kintex-7 FPGA programable por el usuario en un cómodo factor de forma 1U de media anchura de escritorio o montaje en rack.Además de proporcionar el mejor rendimiento de hardware de su clase, la arquitectura de software de código abierto de X310 proporciona soporte de controladores UHD multiplataforma, lo que lo hace compatible con un gran número de marcos de desarrollo compatibles, arquitecturas de referencia,y proyectos de código abierto.

FPGA de alto rendimiento programable por el usuario

En el corazón del USRP X310, el FPGA XC7K410T proporciona conectividad de alta velocidad entre todos los componentes principales del dispositivo, incluidos los terminales de radio, las interfaces de host y la memoria DDR3.El núcleo FPGA predeterminado proporcionado con UHD proporciona todos los bloques funcionales para la conversión digital hacia abajo y hacia arriba, sintonización de frecuencia fina y otras funciones DSP que le permiten ser intercambiable con otros dispositivos USRP que utilizan la arquitectura UHD.El gran Kintex-7 FPGA proporciona espacio adicional para que los desarrolladores incorporen bloques DSP personalizados y es compatible con un gran número de marcos de desarrollo compatibles con USRP, arquitecturas de referencia y proyectos de código abierto.

Opciones múltiples de interfaz de alta velocidad

El USRP X310 proporciona múltiples opciones de interfaz. Fuera de la caja, 1 GigE proporciona una manera conveniente de comenzar.PCIe x4 proporciona un bus eficiente para el funcionamiento deterministaLas aplicaciones que utilizan grabadores de red o múltiples nodos de procesamiento pueden ser mejor atendidas por la opción de interfaz 10 GigE.

Resumen del producto:

El USRP-LW X310 ofrece una variedad de interfaces de alta velocidad para elegir.Para aplicaciones con ancho de banda extendido y baja latenciaCuando la aplicación utiliza registros de red o procesamiento de múltiples nodos, el LW X310 proporciona una interfaz de bus PCIe x4 eficiente para esta operación determinista.Los puertos 10G son la mejor opciónEl USRP-LW X310 incluye muchas características adicionales que ayudarán con algunas otras aplicaciones inalámbricas.1GB DDR3 en la placa base se puede utilizar como almacenamiento de datos y almacenamiento de datosEl GPSDO interno opcional proporciona una referencia de frecuencia muy precisa cuando se sincroniza con un sistema GPS con un retraso de sincronización de menos de 50 ns.Permite al usuario controlar componentes externos como amplificadores y interruptores a través de la interfaz GPIOEl USRP-LW X310 también incluye un adaptador JTAG interno que permite a los desarrolladores cargar y depurar fácilmente nuevas imágenes FPGA.

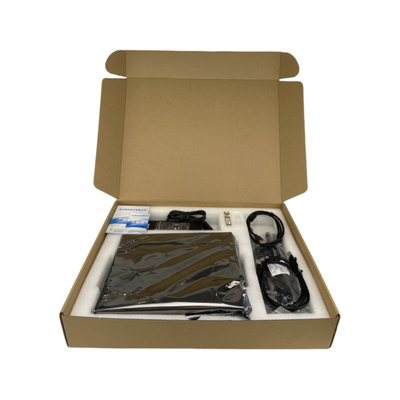

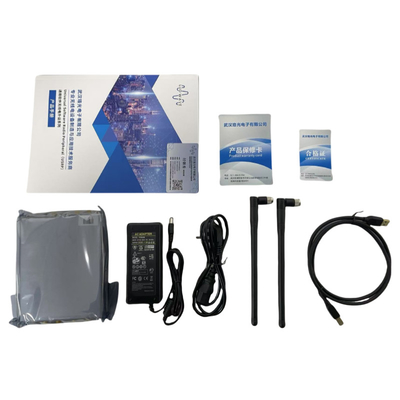

Incluido en este equipo:

1. USRP-LW X310

2Puerto de red Gigabit

3. Adaptador SFP+Gigabit

4. Fuente de alimentación

5. cable USB2.0JTAG

6. Cuatro cables SMA-Bulkhead
