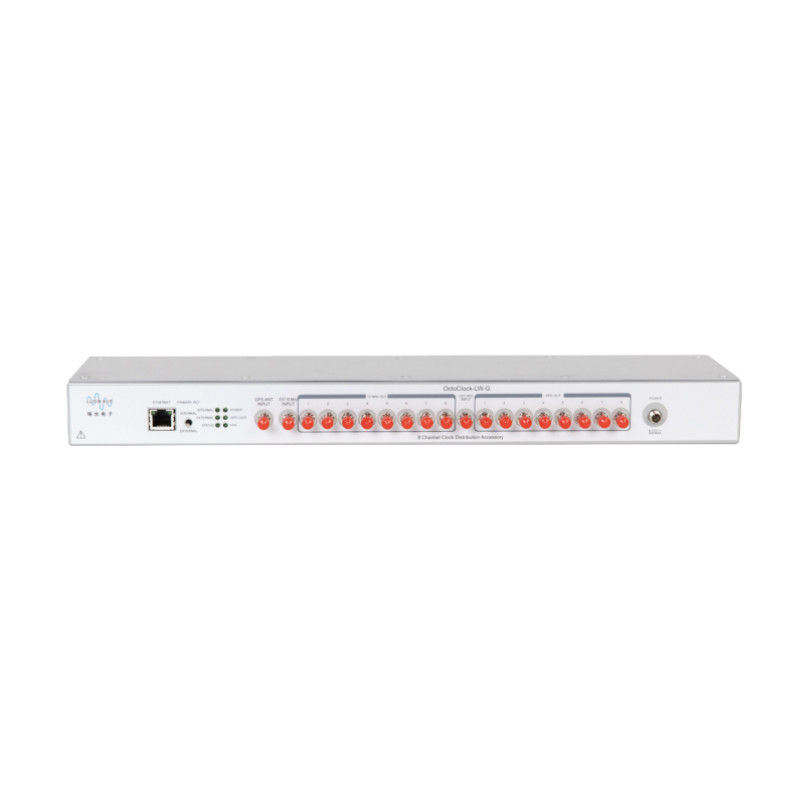

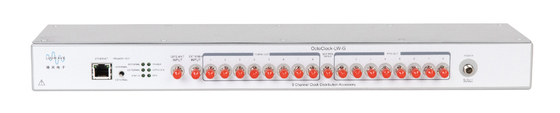

DC6V al dispositivo ETTUS OctoClock G LUOWAVE de la fuente del reloj 15V

DC6V al dispositivo ETTUS OctoClock G LUOWAVE de la fuente del reloj 15V
DC6V al dispositivo ETTUS OctoClock G LUOWAVE de la fuente del reloj 15V

Ampliación de imagen :  DC6V al dispositivo ETTUS OctoClock G LUOWAVE de la fuente del reloj 15V

Datos del producto:
Lugar de origen: China
Nombre de la marca: Luowave
Número de modelo: Fuente OctoClock-LW-G del reloj
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD
Detalles de empaquetado: Caja de papel \ cartón de papel
Tiempo de entrega: Mercancías del punto o 30 días
Condiciones de pago: T/T
Capacidad de la fuente: 1 pedazo

DC6V al dispositivo ETTUS OctoClock G LUOWAVE de la fuente del reloj 15V

descripción
Entrada del voltaje de DC: 6-15V 10 megaciclos de salida: ~1,4 Vpp
Forma de onda de la salida de 10 megaciclos: Onda cuadrada Impedancia de salida de 10 megaciclos: 50 ohmios
Exactitud de la frecuencia de la cerradura de GPS: <1 ppb=""> 1 forma de onda del PPS: Pulsos del nivel de la lógica
Alta luz:

Dispositivo de la fuente del reloj de DC6V

,

ETTUS OctoClock DC15V

,

octoclock g LUOWAVE

Fuente OctoClock-LW-G del reloj de LUOWAVE, compatible con ETTUS OctoClock-LW-G

Fuente Octoclock-LW-G del reloj

Integrado 8 fuentes del reloj, incluyendo 8 10MHz y 8 1PPS

  • Es conveniente solucionar el problema de sincronización de varios canales
  • Proporciona la misma frecuencia y la señal de la misma fase para los usos de MIMO (múltiple-en multipleout)
  • Detección de la fuente de transferencia automática en caso de fracaso o de desconexión
  • Los usuarios pueden elegir entre el GPSDO interno y los 10 MHz/1 externos PPS

Descripción del funcionamiento:

Octoclock-LW-G es un sistema de distribución del dispositivo de la fuente del reloj de la alta precisión. Esto es muy útil para los usuarios que desean poner un sistema de varios canales y sincronizarlo a un rato común de la referencia. Por ejemplo, podemos utilizar Octoclock-G a coherente el USRP X310 y sincronizarlo con el sistema. Esto permite muchos organizados - los usos del arsenal, tales como beamforming, goniometría de la estupendo-resolución, la combinación de diversidad, o el diseño de transmisores-receptores de MIMO.

El OctoClock-G CDA-2990 puede generar 8 osciladores locales 10MHz y 8 1PPS vía GPSDO incorporado o fuentes externas. Los usuarios pueden cambiar libremente estas fuentes en el panel, y en caso de fracaso, estas fuentes se pueden cambiar automáticamente.

GPSDO sirve como referencia y se puede sincronizar al estándar de sincronización de GPS. Esto permite que los promotores adapten los sistemas de varios canales en el plazo de 50 nanosegundos. Cuando GPSDo no se cierra al satélite de GPS, todavía provee de 10 megaciclos y de 1 señal del PPS una exactitud mejor del ppb de 25.

NOTA: El puerto Ethernet mostrado en el panel de delante del dispositivo no es actualmente funcional. Las actualizaciones de software futuras serán funcionales.

Parámetros técnicos:

Categoría del parámetro valor numérico unidad Categoría del parámetro valor numérico unidad
poder GPS cierra exactitud del pps 50 ns
Entrada del voltaje de DC 6-15 V salida
Consumo actual < 1=""> 10 megaciclos de salida ~1,4 Vpp
entrada Forma de onda de la salida de 10 megaciclos onda cuadrada
10 megaciclos de gama de la entrada 0-20 dBm Impedancia de salida de 10 megaciclos 50 Ohmio
1 entrada del PPS 2.5-5 V 1 salida del PPS 5 V
Parámetros de GPSDO 1 forma de onda del PPS Pulsos del nivel de la lógica
Antena activa de GPS (opcional). 5 V Propiedades físicas
Los Gps no cierran la exactitud de la frecuencia 25 ppb Dimensiones (1U montado en rack). 10*44*5 cm
Exactitud de la frecuencia de la cerradura de GPS <1> ppb peso 1,2 Kilogramo

No vacile por favor entrarme en contacto con si usted necesita cualquier información más otra.

Whatsapp/Skype/Wechat: Web +8618062514745: https://www.luowave.com/en/
