Datos del producto:
|
| Número de canales:: | 1 transmite, 1 recibe | Gama de frecuencia:: | 70MHz-6000MHz |
|---|---|---|---|
| Ancho de banda:: | hasta 56MHZ | Tamaño:: | 83,3 x 50,8 x 8,4 milímetros |
| FPGA:: | Xilinx Spartan-6 XC6SLX150 | ADC:: | 12 pedazos |
| Alta luz: | Transmisor-receptor los 6.1×9.7×1.5cm del SDR del USB,transmisor-receptor del SDR USB de los 6.1×9.7×1.5cm,SDR de los 6.1×9.7×1.5cm USB |
||

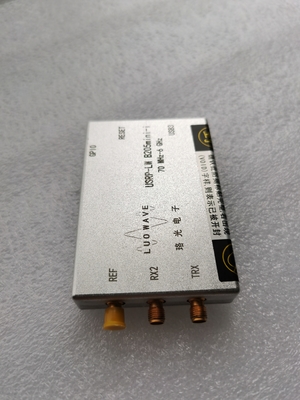

Periférico universal de la radio del software, USRP-LW B205mini, compatible con ETTUS USRP B205mini
Descripción
USRP-LW B205mini es un equipo los 6.1×9.7×1.5cm tamaño pequeño del softwareRadio del industriallevel.
El dispositivo ofrece un industrial-grado que el circuito integrado de AD9364 RF de Xilinx programable Spartan-6 XC6SLX150 FPGA con ADI en transmita la parte frontal, que apoya 70MHz a 6GHz con una gama del RF y un ancho de banda instantáneo de 56MHz, él es un transmisor-receptor rentable.
El USRP-LW B205mini también apoya algunos conectores, tales como conector de GPIO, de JTAG, apoyando el PPS para accionar la sincronización o la sincronización del reloj de referencia 10MHz. El conductor del hardware de USRP (UHD) permite a usuarios desarrollar eficientemente usos y entonces la transición a diseñar X-series de alto rendimiento de USRP-LW o los dispositivos integrados de las E-series de USRP-LW.
El equipo del dispositivo de USRP-LW B205mini incluye: un USRP-LW B205mini y un cable del USB 3,0.
Características
|
• Tamaño compacto e integrado altamente La gama del RF cubre 70 gigahertz MHz-6 |
• El máximo apoyó el ancho de banda en tiempo real de 56MHz Frecuencia de muestreo de la referencia de 61,44 MS/s |
| • 6 XC6SLX150 espartanos programables FPGA | • La fuente abierta UHD apoya marcos múltiples |
| • Ayuda para el marco de radio GNU del software libre | • Requiere UHD 3.9.2 o una más nueva ayuda de la versión del conductor |
| • Conexiones de alta velocidad de las ayudas USB 3,0 | • Interfaz común de GPIO y capacidades del depuración de JTAG |
| • Apoya el reloj de referencia de 10 megaciclos o la sincronización del PPS |
Datos técnicos de USRP-LW B205mini:
| Categoría del parámetro | valor numérico | unidad | Categoría del parámetro | valor numérico | unidad |
| Entrada-salida | Exactitud local de la vibración | ±2.0 | PPM | ||
| Entrada del voltaje de DC | 5 | V | Parametrización para la optimización del tratamiento del RF | ||
| Parámetros del módulo del convertido | Incorpore un punto de la intercepción del tercero-orden | -21 | dBm | ||
| Tasa de muestreo del ADC (máxima | 61,44 | MS/s | De potencia de salida | >9 | dBm |
| Resolución del ADC | 12 | pedazos | Figura de ruido | <8> | DB |
| Tasa de muestreo de DAC | 61,44 | MS/s | Características físicas | ||
| Resolución de DAC | 12 | pedazos | tamaño | 6.1×9.7×1.5 | cm |
| Con la tarifa máxima del anfitrión (16b). | 61,44 | MS/s | peso | 115,0 | g |
