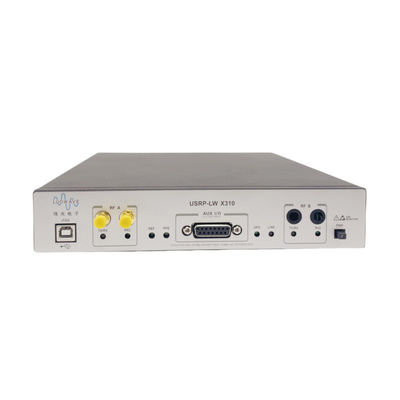

Radio universal USRP-LW periférico X310 del software, compatible con ETTUS USRP X310
Descripción del producto
USRP-LW X310 es una plataforma de alto rendimiento, escalable del SDR para los sistemas de comunicaciones inalámbricos de diseño y que despliegan de la siguiente generación. La arquitectura de hardware combina dos ranuras de la tarjeta secundaria del extendido-ancho de banda que cubren 0 – 6 gigahertz con hasta 160 megaciclos de ancho de banda de la banda base, de opciones de interfaz de alta velocidad múltiples (PCIe, se dobla 10 GigE, 1 GigE dual), y de un Kintex-7 grande FPGA en un factor de forma mitad-ancho de escritorio o estante-aumentable conveniente 1U.
Características principales
1. En el corazón del USRP-LW X310, el XC7K410T FPGA proporciona conectividad de alta velocidad entre todos los componentes importantes dentro del dispositivo incluyendo los frontends de radio, los interfaces del anfitrión, y la memoria DDR3.
2. La base de FPGA del defecto proporcionada UHD proporciona todos los bloques funcionales para la abajo-conversión digital y para arriba-conversión, fino-frecuencia que adapta, y otras funciones de DSP permitiendo que sea permutable con otros dispositivos de USRP usando la arquitectura de UHD.
3. El Kintex-7 grande FPGA proporciona el espacio adicional para que los desarrolladores incorporen bloques de encargo de DSP y es compatible con un gran número de USRP apoyó marcos del desarrollo, arquitecturas de la referencia, y proyectos abiertos de la fuente.
Diagrama esquemático
Funcionamiento detallado:
Parámetros técnicos:
Categoría del parámetro | valor numérico | unidad | Categoría del parámetro | valor numérico | unidad |
Entrada-salida | Parametrización para la optimización del tratamiento del RF cuando está emparejado con SBX-LW 120 | ||||
Entrada del voltaje de DC | 12 | V | Rechazo de banda lateral única de la señal/de la imagen | -35/50 | dBc |
Consumo de energía | 45 | W | Ruido de la fase | ||
Parámetros del módulo del convertido | 3.5GHz | 1,0 | degRMS | ||
Tasa de muestreo del ADC (máxima | 200 | MS/s | 1MHz | 1,5 | degRMS |
Resolución del ADC | 14 | pedazos | De potencia de salida | >10 | dBm |
Tasa de muestreo de DAC | 800 | MS/s | Incorpore un punto de la intercepción del tercero-orden | 0 | DB |
Resolución de DAC | 16 | pedazos | Figura de ruido | 8 | DB |
Con la tarifa máxima del anfitrión (16b). | 200 | MS/s | Propiedades físicas | ||
Exactitud local de la vibración | 2,5 | PPM | Temperatura de funcionamiento | 0-55 | C |
La precisión de GPSDO no se cierra | 20 | ppb | tamaño | 290×225×50 | milímetro |
Peso (2 hojas SBX-LW 120). | 1,8 | kilogramo |
Resumen del producto:
El USRP-LW X310 ofrece una variedad de interfaces de alta velocidad para elegir de. En el panel de la caja, el puerto de Gigabit Ethernet es la manera más fácil de conectar. Para los usos con ancho de banda extendido y estado latente bajo, tal como investigación de PHY/MAC, el LW X310 proporciona un interfaz de autobús eficiente PCIe x4 para esta operación determinista. Cuando el uso utiliza los expedientes o el multi-nodo de la red que procesan, los puertos 10G son la mejor opción. El USRP-LW X310 incluye muchas características adicionales que ayuden con algunos otros usos inalámbricos. Por ejemplo, en el diseño de FPGA, 1GB DDR3 en la placa madre se puede utilizar como proteger de datos y almacenamiento de datos. El GPSDO interno opcional proporciona una referencia altamente exacta de la frecuencia cuando está sincronizado a un sistema de GPS con un retraso de la sincronización menos que 50ns. Permite que el usuario controle componentes externos tales como amplificadores e interruptores a través del interfaz de GPIO, apoya entradas tales como disparadores del acontecimiento, y las observa eliminan errores de señales. El USRP-LW X310 también incluye un adaptador interno de JTAG que permita que los promotores carguen y que eliminen errores fácilmente de las nuevas imágenes de FPGA.
Entorno de desarrollo del sistema:
Comparación de funcionamiento entre la serie conectada y la serie FPGA de X:
Incluido en este equipo:
1. USRP-LW X310
2. Puerto de red del gigabit
3. Adaptador de SFP+Gigabit
4. Fuente de alimentación
5. Cable de USB2.0JTAG
6. Cuatro cables del SMA-tabique hermético
Prueba de USRP-LW X310
